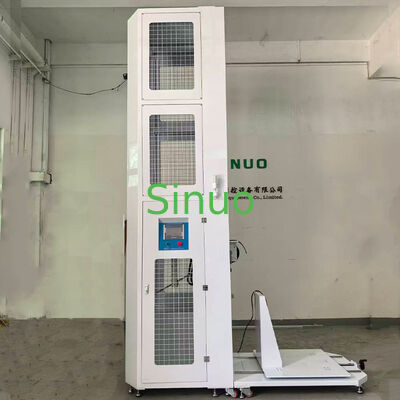

Equipo de prueba de carga conductor del código IK del sistema de vehículo eléctrico IEC 61851-1

Cuota De Producción:	1
Precio:	Negociable
Embalaje Estándar:	Caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	20 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

PORCELANA

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SNQC1008B

Energía de impacto:

5, 20J

Masa equivalente:

1,7 kilogramos, 5 kilogramos ± 1%

Rango de altura:

200-2500 milímetros

Longitud del tubo oscilante:

1000 mm

Diámetro del tubo:

15.9 mm

Método de liberación:

Liberación electromagnética

Altura de caída:

0–500 milímetros

Método de elevación:

Motorizado

Altura del impacto:

300 - 2000 mm

Resaltar:

Equipo de ensayo de carga conductiva

Equipo de prueba IEC 61851-1

Equipo de prueba de código IK

Descripción del producto

Sistema de carga conductiva de vehículos eléctricos de la IEC 61851-1 Equipo de ensayo del código IK

Normas y cláusulas aplicadas

IEC60068-2-75:2014 Pruebas ambientales - Parte 2-75: Pruebas - Prueba Eh: Pruebas con martillo
IEC 62262:2021 Grados de protección proporcionados por las carcasas de los equipos eléctricos contra los impactos mecánicos externos (código IK)
Sistema de carga conductiva para vehículos eléctricos - Parte 1: Requisitos generales 12.11
IEC 62477-1:2022 Requisitos de seguridad para los sistemas y equipos electrónicos de conversión de potencia - Parte 1: General 5.2.2.4.3
La entidad deberá presentar una solicitud de información sobre las condiciones de los activos y de las pérdidas que se derivan de la aplicación de las medidas de garantía.2.701.2 de la CEI 62439-7:2022

Objetivo, principio y estructura del equipo

Este equipo se utiliza para realizar ensayos de resistencia mecánica en pilas de carga de vehículos eléctricos o gabinetes de distribución para vehículos de carga.

Según el ensayo Eha: el péndulo y el elemento de impacto se liberan libremente a través de un tubo de péndulo de 1 metro a una cierta altura.A través de la conversión de la energía potencial gravitacional en energía cinética, se ha alcanzado el objetivo de los ensayos de impacto en la muestra.

De acuerdo con el ensayo Ehc: El martillo de caída vertical, el elemento de impacto se deja caer verticalmente desde un estado estacionario a través de un conducto sobre la superficie horizontal de la muestra.A través de la conversión de la energía potencial gravitacional en energía cinética, se ha alcanzado el objetivo de los ensayos de impacto en la muestra.

Diagrama de la estructura

Control y funcionamiento

El control PLC, el control de pantalla táctil, el control de elevación, el control de liberación están todos integrados en el control de pantalla táctil.

Rango de muestras de ensayo

Las demás instalaciones para la fabricación de la partida 8545 incluyen:
Las demás instalaciones de carga de corriente continua

Nota: El tamaño de las pilas de carga instaladas en la plataforma de muestra no deberá exceder de WDH = 1*1*2,0 m. Las pilas de carga en pie en el suelo no deberán exceder de 2,5 m.

Objetos de ensayo

Prueba de impacto con péndulo (impacto lateral)
Prueba de impacto con martillo de caída (impacto en la superficie superior)

Conducción y transmisión

Activación: La elevación es impulsada por un motor y un reductor, mientras que la liberación se logra mediante un electromagnético.

Transmisión: tornillo de bolas de precisión + riel de guía lineal

Parámetros principales - Estructura del péndulo

Función de efecto secundario anti-impacto	Sí, hay un tubo de oscilación de rebote de bloqueo automático, lo que garantiza que no ocurra ningún impacto secundario.
Método de elevación y bajada del tubo oscilante	Motor de accionamiento, entrada de pantalla táctil del valor de la altura
Método de liberación del péndulo	Libertad por electromagnético, liberación con un solo clic
Energía de impacto del péndulo	5, 20J energía (niveles IK08, IK10)
Elemento de impacto del péndulo Masa equivalente	1.7 kg, 5 kg ± 1%, obteniendo una masa equivalente cuando se combina con el tubo oscilante
El tubo oscilante	Tubos de acero de 1000 mm de longitud y 15,9 mm de diámetro exterior (5, 20J)
Posición de la altura de impacto de la muestra	Ajustable eléctricamente hacia arriba y hacia abajo, con un rango de golpes de 300 a 2000 mm, controlado por pantalla táctil
Altura de caída	0 - 500 mm, con pantalla de escala, ángulo de impacto ajustable

Parámetros principales: estructura del martillo de caída

Método de elevación y bajada del martillo	Motor de accionamiento, entrada de pantalla táctil del valor de la altura
Método de liberación del martillo	Libertad por electromagnético, liberación con un solo clic
Energía de impacto de la caída de peso	5, 20J energía (niveles IK08, IK10)
Elemento de impacto del martillo de caída Masa equivalente	1.7 kg, 5 kg ± 1%, la masa equivalente del martillo que cae es igual a su propio peso
El catéter	5J y 20J conductos de martillo de caída cada uno
Placa de base	Placas de base de acero portante espeso
Posición de la altura de impacto de la muestra	Ajustable eléctricamente hacia arriba y hacia abajo, rango de recorrido de 300 a 2000 mm, controlado por pantalla táctil
Posición horizontal de la muestra en caso de impacto	Posición de extensión del mecanismo de martillo de caída ajustable para lograr el propósito de impactar en diferentes puntos de la superficie superior
Altura de caída del martillo que cae	0 - 500 mm, pantalla táctil. Mediante el uso de los botones de la pantalla táctil, después del contacto inicial, la altura de ajuste se puede ajustar.

Parámetros principales - Estructura de la plataforma de muestra

Tamaño	1.0 * 1,2 metros, capaces de contener muestras de 1 * 1 metro
Placa de base	10 mm de espesor, con orificios de instalación roscados dispuestos en la parte superior para el montaje de la muestra
Cuadro	Instalar la columna y hacerla coincidir con la placa trasera para el montaje de la muestra
Estructura de separación de las conexiones rápidas	Se puede conectar y separar con el marco de impacto. Cuando se realizan pruebas de muestras pequeñas, se utiliza en el modo conectado; cuando se realizan pilas de CC a gran escala, se utiliza en el modo separado.
Función	Protección contra la sobrecarga del motor Protección contra la parada de emergencia Equipado con luces indicadoras de tres colores: amarillo - indica el estado de espera, verde - indica el estado de funcionamiento, rojo - indica el estado de alarma.Se proporciona una indicación de estado en tiempo realProtección contra fugas
Modo de movimiento	El bastidor de impacto y la plataforma de muestreo están equipados con pies de soporte y rodillos, que son móviles y pueden bloquearse para fijar el soporte al suelo.

Apéndice: Cuadro 1 - Características de los elementos de impacto

Energía / J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5 por ciento	20 ± 5 por ciento	50 ± 5 por ciento
Masa equivalente ± 2% en kg	0.25(0.2)	0.5	1.7	5	5	10
Materiales	Las demás fibras		Acero
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
Las demás partidas	Según el valor equivalente ajustado por calidad, véase el apéndice A.

Cuadro 2 - Altura de la caída

Energía/Joule	0.14	0.2	(0,3)	0.35	(0,4)	0.5	0.7	1	2	5	10	20	50
Masa equivalente/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.5	1.7	5	5	10
Altura de caída ± 1% mm	56	(100)	80	(150)	140	El número de personas afectadas	(250)	200	400	300	200	400	500

Nota 1: Consulte el punto 3.2.2 Nota; Nota 2: La unidad de energía joule (J) en esta sección se deriva de la aceleración gravitacional estándar (g), y g se redondea a 10 m/s2.

Cuadro 3 - Correspondencia entre los códigos IK y las energías de colisión correspondientes

Código de la IC	I00	El número de unidades	El precio de venta	El número de unidades	El precio de venta	El precio de venta	El número de unidades	El número de unidades	El precio de venta	El número de personas afectadas	IC10	IC11
Energía de colisión / J	a) el	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Nota: IK11 se utiliza para recintos especiales o rejillas de protección en aplicaciones exteriores extremadamente duras. Cuando las normas de producto pertinentes especifiquen lo contrario, IK11 no puede sustituir al ensayo de lijado.

a Según esta norma, no existe protección.
