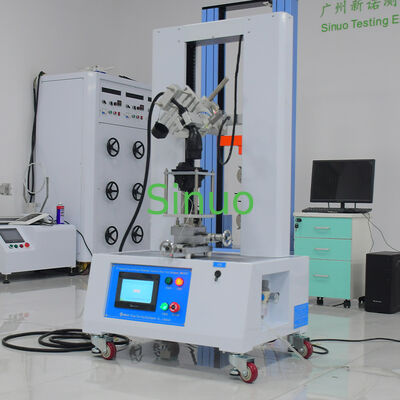

Probador de fuerza de inserción y extracción del acoplador de conector de carga EV IEC62196-1

El Equipo de prueba de fuerza de inserción y extracción de enchufes y tomas de carga de vehículos eléctricos SNQC1019S se fabrica para cumplir con IEC62196-1:2014 — Enchufes, tomas de corriente, acopladores de vehículos y tomas de vehículos — Carga conductiva de vehículos eléctricos, para la certificación de seguridad de acopladores de carga de VE conductivos.

Este probador mide la fuerza de inserción y la fuerza de extracción de enchufes de carga de VE de nueva energía, tomas de vehículos, conectores de enchufe-toma y sus dispositivos de bloqueo. Verifica si el mecanismo de acoplamiento cumple con los requisitos de rendimiento mecánico especificados por IEC62196-1, garantizando una conexión fiable y un funcionamiento seguro de los acopladores de carga de vehículos eléctricos.

La máquina adopta accionamiento de servomotor + control integrado inteligente PLC, junto con un sensor de fuerza de alta precisión para capturar datos de fuerza en tiempo real. Puede preestablecer el valor pico de fuerza; el equipo se detendrá automáticamente una vez alcanzado el umbral establecido y registrará una curva de fuerza-tiempo completa para los informes de prueba.

• Cumple totalmente con la norma IEC62196-1:2014 para acopladores de carga conductiva de VE
• Diseño de estación única — prueba la fuerza de inserción y la fuerza de extracción para enchufes, tomas y dispositivos de bloqueo de VE
• Accesorio de cubierta protectora especial disponible: prueba la fuerza de extracción del enchufe de la cubierta protectora y genera una curva de fuerza
• Accionamiento de servomotor con velocidad de prueba ajustable: 0.01~100 mm/min
• Rango de fuerza de prueba: 10~1000 N, precisión de carga ±0.5%, rangos personalizados disponibles
• Alta precisión: visualización de carga mínima 0.01 N, visualización de desplazamiento mínima 0.01 mm
• Dirección de inserción vertical con suelo de prueba de acero reforzado para carga
• Alarma de sobrecarga y protección contra fugas para un funcionamiento seguro del laboratorio
• Accesorio especial para la interfaz del conector de carga; accesorios personalizados disponibles para otros tipos de acopladores

A diferencia de los probadores de fuerza universales genéricos, el SNQC1019S está diseñado específicamente para pruebas de inserción y extracción de acopladores de carga de VE IEC62196-1. Su accesorio dedicado para el conector de carga, la configuración de prueba vertical y la función de registro de curva de fuerza están optimizados específicamente para la certificación de acopladores de vehículos de VE. El accionamiento servo estable garantiza resultados de prueba repetibles requeridos para informes de laboratorio de terceros.

El accesorio opcional de cubierta protectora amplía la capacidad de prueba para evaluar la fuerza de extracción entre el enchufe de carga y su cubierta protectora, capturando datos completos de la curva de fuerza — una característica que la mayoría de los probadores de fuerza ordinarios no pueden soportar.

Ideal para fabricantes de conectores de carga de VE, laboratorios de certificación y departamentos de inspección de calidad. Las muestras de prueba incluyen: enchufes de carga de VE, tomas de corriente de vehículos, acopladores de vehículos, tomas de vehículos, cubiertas protectoras y sus dispositivos de bloqueo — para verificar el rendimiento mecánico de inserción y extracción para el cumplimiento de IEC62196-1.
