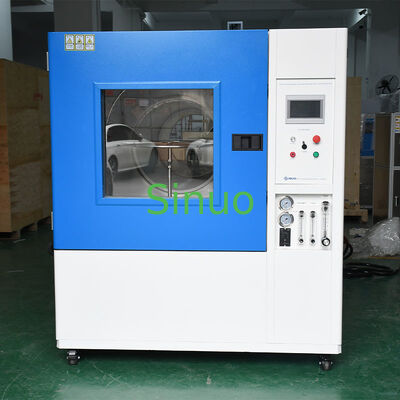

Cámara de prueba de boquilla de chorro y tubo oscilante IEC60529 IPX3/IPX4/IPX5/IPX6

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN4416-1400L

Tamaño interior:

Se trata de una muestra de las características de los productos.

Tamaño total:

1880mm*4200mm*2200mm

Velocidad de tocadiscos:

1 a 5 r/min

Rodamiento de muestra:

≤20kg

Tubo de oscilación:

Personalizable

Ángulo de rociado:

±160°

Control y funcionamiento:

PLC y pantalla táctil

Estándar aplicado:

IEC60529-2013, etc.

Resaltar:

Cámara de prueba de boquilla de chorro

Cámara de prueba de boquilla de chorro oscilante IPX6

Cámara de prueba de boquilla de chorro oscilante

Descripción del producto

IEC 60529 IPX3/IPX4/IPX5/IPX6 Cámara de ensayo de tubo oscilante y boquilla de chorro

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

Descripción general del equipo

La exposición natural al agua (lluvia, mar, agua de río) causa daños significativos a los productos y materiales anualmente, incluida la corrosión, el desvanecimiento, la deformación, la reducción de la resistencia, la expansión y el moho.Los productos eléctricos son particularmente vulnerables a cortocircuitos y riesgos de incendio por exposición al aguaPor lo tanto, la prueba del agua de protección del recinto es esencial para la fiabilidad y seguridad del producto.

Áreas de aplicación

Sistemas de iluminación exterior
Aparatos para el hogar
Componentes para automóviles
Productos electrónicos y eléctricos

Función del equipo

Este equipo prueba las propiedades físicas y el rendimiento de productos electrónicos y eléctricos, luminarias, gabinetes eléctricos, componentes de automóviles,y partes relacionadas en condiciones climáticas simuladasLos resultados de las pruebas verifican si el rendimiento del producto cumple con los estándares requeridos para la mejora del diseño, la validación y el control de calidad.

Normas de conformidad

IEC60529:1989 +A1:1999 +A2:2013 "Grados de protección proporcionados por las carcasas (código IP) " para los ensayos IPX3, IPX4, IPX5 e IPX6 de acuerdo con:figuras 4 y 6.

Características del equipo

Apto para pruebas de resistencia al agua IPX3, IPX4, IPX5 e IPX6
Casilla exterior de acero de alta calidad con acabado de esmalte horneado para mayor durabilidad
SUS304 cámara interior de acero inoxidable y plataforma giratoria para resistencia a la corrosión
Ventana de observación transparente con iluminación LED interna para el seguimiento del ensayo
IPX3/4: Configurado con tubos oscilantes de R200 mm, R400 mm y R600 mm según las especificaciones de la figura 4 de la IEC60529.
IPX5/6: Configurado con boquilla de rociado según las especificaciones de la figura 6 de la norma IEC60529.
Motor paso a paso de alta calidad para accionamiento de plato giratorio con control automático de rotación hacia adelante/atrás
Duración del ensayo programable: 0-999 minutos mediante interfaz de pantalla táctil
Pantalla táctil de 7 pulgadas + sistema de control PLC con componentes eléctricos de Omron
Enchufe interna impermeable para el suministro de energía de la muestra durante el ensayo
Protección integral de la seguridad: protección contra fugas, protección contra escasez de agua, protección contra cortocircuitos

Especificaciones técnicas

Parámetros técnicos	Parámetros básicos
Tamaño de la cámara interna	La longitud de la línea de cruce es la longitud de la línea de cruce de la línea de cruce.
Tamaño de la cámara exterior	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Dimensiones permitidas del producto	longitud y anchura ≤ 1000 mm, altura ≤ 100 mm
Diámetro del giradiscos	¢200 mm y 600 mm
Carga máxima del giradiscos	No más de 20 kg
Velocidad del tocadiscos	Se aplicarán las siguientes medidas:
Rotación del giradiscos	Siempre positivo / positivo y negativo alternativo
Ajuste del flujo	Ajuste manual mediante medidor de caudal
Tiempo de prueba	0-999 minutos
Fuente de alimentación de la muestra	Enchufe interna impermeable para la potencia de la muestra durante el ensayo
Suministro de agua	Contenedor de agua incorporado de 90L con capacidad de reciclaje
Peso total	Aproximadamente 450 kg
Espacio requerido	4.4m ((D) × 2,2m ((W) × 2,4m ((H)

Especificaciones de los tubos oscilantes IPX3/4

Tubo de oscilación	R200 mm, R400 mm y R600 mm
Distancia entre la boquilla y la muestra	Dentro de los 200 mm
Espaciamiento de la apertura de la pulverización	50 mm
Ángulo de oscilación del tubo	±60° (IPX3), aproximadamente ±160° (IPX4)
Ángulo entre dos agujeros	Las pruebas de seguridad deberán realizarse en el lugar de ensayo.
Agujero de aguja	φ0,4 mm
Velocidad oscilante	El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Flujo de agua por agujero	00,07 L/min + 5%
Presión de rociado	80-150 Kpa

Nota: El estándar requiere IPX3: 120°; IPX4: casi 360°. Debido a la colocación del tocadiscos, 360° no se puede lograr durante la prueba real. Sin tocadiscos, 360° se puede lograr.

Especificaciones de las boquillas de chorro IPX5/6

Apertura del chorro de la boquilla IPX5	6.3 mm
Apertura del chorro de la boquilla IPX6	12.5 mm
Flujo de chorro IPX5	12Se aplicarán las siguientes medidas:
Flujo de chorro IPX6	Se aplicarán las siguientes medidas:
Presión del agua	Ajustado según el caudal de agua especificado
Distancia del chorro	2.5M (boquilla desde el centro del tocadiscos)
Método de fijación de la boquilla	Fijación mecánica

Parámetros eléctricos

Fuente de alimentación	380 V, 50 Hz
Potencia del equipo	5.0KW
Protección de la seguridad	Protección contra fugas, protección contra escasez de agua, protección contra cortocircuito

Requisitos de instalación

Uso del espacio

Suelos planos con drenaje adecuado
Suelos y paredes impermeables
Capacidad de carga del suelo ≥ 200 kg/m2
Área bien ventilada
No hay vibraciones fuertes o campos electromagnéticos
Sin sustancias o polvo inflamables, explosivos o corrosivos
Espacio de mantenimiento: 800 mm atrás, izquierda, derecha, arriba; 1400 mm delante

Condiciones ambientales

Temperatura: 5°C-35°C
Humedad relativa: ≤ 85%
Presión del aire: 86 kPa106 kPa

Requisitos de suministro de energía

Voltagem/Frecuencia: AC400V; 50Hz; cuatro alambres de tres fases + tierra protectora
Potencia: 5,0 kW
Resistencia de conexión a tierra de protección: < 4Ω
Interruptor de aire de protección contra fugas dentro de los 2 metros
No se permiten interruptores de cuchillo ni tomas de corriente

Requisitos de las fuentes de agua

Presión del agua ≥ 0,2Mpa con grifo de 4 puntos
Posición del grifo a 2 metros del equipo
Tipo de tubería de agua DN15 (se requiere un adaptador si es diferente)
