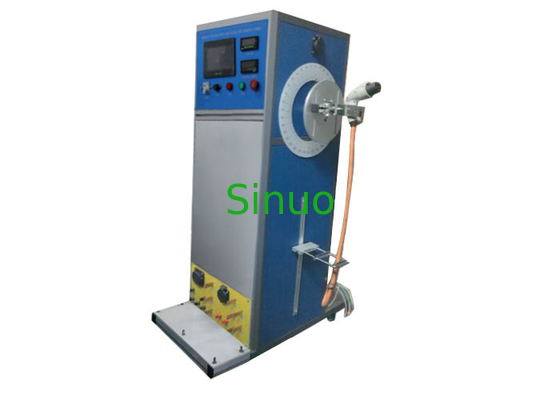

Fuerza mecánica de los accesorios no- de Rewireable del equipo de prueba del vehículo de la sola estación que dobla la prueba

Aparato mecánico de la prueba de la fuerza el 90° de los accesorios no--rewireable del vehículo que dobla

Estándares y cláusulas:

IEC62196-1: 2014 “enchufes, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehicle-Part1 eléctrico: Cláusula 26,4, cuadro 14 de los requisitos generales”

IEC60309-1: 2012 “enchufes, zócalo-mercados y acopladores para purposes-Part1 industrial: Cláusula 24,4, cuadro 9 de los requisitos generales”

Muestras y restricciones:

Interfaces de carga del vehículo eléctrico (enchufe, zócalo-mercados, conectores del vehículo), enchufes del propósito, zócalo-mercados y acopladores industriales.

Uso:

Utilizado para procesar la carga mecánica que dobla la prueba de los enchufes del vehículo, de los zócalo-mercados y de los accesorios no--rewireable de los acopladores.

Principio de la prueba:

Adopta el motor servo para conducir la placa giratoria, para hacer el espécimen para balancear a la izquierda e a la derecha, la prueba será parado automáticamente cuando los ciclos de la prueba alcanzan el valor de precolocación.

Estructura:

El dispositivo es conducido por un motor servo, con la placa de aluminio del montaje para las muestras de gran tamaño, puede realizar que el eje de la oscilación hace juego el punto que entra del cordón tanto cuanto sea posible al afianzar la muestra con abrazadera, de tal modo alcanzando una dislocación lateral mínima del cable y de la carga flexibles.

Dimensiones y peso:

Fuente de alimentación: El AC220V±10%, 50/60Hz, poder 3KW, o requisitos locales de la fuente del alimentación del cliente del partido

Dimensiones: sobre W1000*D800*H1600mm

Peso: sobre 150kg

Parámetros técnicos:
