Name: Máquina de prueba de características de disparo de interruptores automáticos IEC60898-1
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN6616
Availability: InStock

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	madera contrachapada
Período De Entrega:	20 días
Forma De Pago:	L/C, T/T, Western Union, MoneyGram
Capacidad De Suministro:	sistema 20 por mes

Detalles Información

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SN6616

Applied Standard:

IEC60898-1

Applied Clause:

9.8, 9.9 and 9.10

Test Station:

Customizable

Sample Specification:

2.5~125A

Output AC Current:

1~320A

Output AC Voltage:

1-5V

Resaltar:

Equipo de prueba del IEC 61000-4-12 EMC

Equipo de prueba de 4KV EMC

Generador de sonido de la prueba de la señal de la onda

Descripción del producto

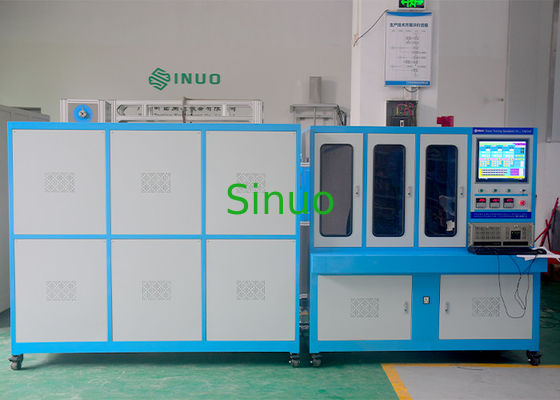

Máquina de prueba de características de disparo de interruptores automáticos IEC60898-1

Descripción general del producto:

El equipo de prueba está diseñado y fabricado de acuerdo con los requisitos estándar de

IEC60898-1 cláusula 9.8, 9.9 y 9.10, IEC60947-1 cláusula 7.2.1 y etc.

Está hecho para verificar que el interruptor automático cumple con los requisitos, que se aplican 1.13 veces, 1.45 veces y 2.55 veces la corriente nominal para probar si se dispara dentro del tiempo especificado. El equipo de prueba también puede probar las características de disparo instantáneo del interruptor automático, es decir, aplicar de 3 a 20 veces la corriente nominal para la prueba de si se dispara en el tiempo. También cumple con los requisitos de la prueba de 28 días y la prueba de aumento de temperatura.

Es adecuado para la prueba en línea de interruptores automáticos de caja moldeada e interruptores automáticos en miniatura antes de salir de fábrica. Es un equipo necesario para las pruebas de rendimiento eléctrico de los fabricantes de interruptores automáticos.

Parámetros técnicos:

Especificaciones del proyecto	Contenido del parámetro
Estándar aplicado	IEC 60898-1
Cláusula	9.9, 9.10
Método de control	Operación de computadora con pantalla táctil de 18.5 pulgadas
Lenguaje de programación	Inglés
Elementos de prueba	1. Prueba de retardo del interruptor automático en miniatura 1.13+1.45In; 2.55In 2. Prueba instantánea del interruptor automático en miniatura 3-20In 3. Prueba de aumento de temperatura del interruptor automático en miniatura 4. Prueba de 28 días del interruptor automático en miniatura
Estación de prueba	1 estación
Potencia de entrada	CA380V 50Hz 40kVA
Parámetros de disparo por retardo
Corriente CA de salida	1~320A
Tensión CA de salida	1-5V
Canal de corriente de salida	1 canal, los contactos del interruptor automático multi-P se conectan en serie para probar varios interruptores al mismo tiempo (máx. 3 uds.)
Probar productos de interruptores automáticos en miniatura	2.5~125A
Forma de onda de salida de corriente	Onda sinusoidal (la distorsión de la forma de onda de corriente del equipo de corrección no es superior al 5%, el error del sistema no es superior al 3%)
Método de control de corriente	Ajuste automático, la corriente se establece en la pantalla táctil
Precisión de la corriente	Nivel 0.5
Precisión de la tensión	Nivel 0.5
Relación de transformación	400/5A
Tiempo de prueba	1~999999s
Corriente	Después de aplicar 1.13 veces la corriente, aumenta rápida y automáticamente a 1.45 veces la corriente en 5 segundos
Accesorio	Adopte el método de terminal, retardado: una estación, instantáneo: una estación.
Prueba de disparo instantáneo
Accesorio	Adopte el método de terminal, retardado: tres estaciones, instantáneo: una estación.
Corriente de salida	CA3A～2500A
Corrientes de disparo instantáneo	3-20 In
Tensión de salida	1-5V
Canales de corriente de salida	1 canal
Precisión de la corriente	Nivel 0.5
Resolución	1A
Tiempo de prueba instantáneo	≤0.2s
Ajuste del límite superior del tiempo de acción	1~200ms
Ajuste del límite inferior del tiempo de acción	1~200ms
Estación de prueba	1 estación
Tiempo de temporización	1~9999ms
Función de protección:	Protección contra cortocircuitos, protección contra sobrecargas, protección contra fugas
Prueba de aumento de temperatura	En condiciones normales de trabajo, cuando el interruptor automático se prueba de acuerdo con las condiciones especificadas. El interruptor automático no debe dañarse para afectar su función o seguridad de uso.
Canal de medición de temperatura	16 canales, resolución de temperatura: 0.1 grados, (1 canal mide la temperatura ambiente dentro de la cámara)
Termopar	Tipo T o Tipo K
Curva de temperatura	Pantalla de computadora con tabla de registro de datos de temperatura
Rango de medición de temperatura	0~200 grados
Prueba de 28 días
Programa de prueba	La muestra se suministra con CA 30V y corriente nominal, el tiempo de encendido es de 21 horas, el tiempo de apagado es de 3 horas y el ciclo es de 28 veces. La temperatura del terminal se mide durante el último ciclo de encendido y, en comparación con la temperatura medida inicial, el valor de aumento de temperatura se compara con los requisitos estándar. Después de la medición del aumento de temperatura, la corriente aumenta al valor de corriente de disparo en 5 segundos y el interruptor automático debe dispararse dentro del tiempo dado/preestablecido.
Tensión de salida	Más de CA 30V
Corriente CA de salida	CA 3-125A
Tiempo de encendido	Tiempo de encendido 0-99h, se puede preestablecer
Tiempo de apagado	0-99h se puede preestablecer
Número de ciclos	0-9999 veces se puede preestablecer
Tiempo de disparo	registrable
Corriente de disparo	3~200A
Evaluación de resultados	1. Si el interruptor automático se disparó durante la prueba o no. Si se disparó, falló; si no se disparó, pasó. 2. Comparación del aumento de temperatura, si excede el valor estándar en 15K, es defectuoso; si no excede el valor estándar, es aceptable. 3. Después de que la corriente aumenta a la corriente de disparo, si se dispara dentro del tiempo dado/preestablecido, es aceptable; si excede el tiempo dado/preestablecido o no se dispara, es defectuoso.
Configuración
Cable de conexión	Cables para la prueba de aumento de temperatura: 1, 1.5, 2, 2.5, 4, 6 y 10, cada especificación tiene una longitud de 1 metro y coinciden 5 PCS para cada especificación; 16, 25, 35 y 50, cada especificación tiene una longitud de 2 metros y coinciden 5 PCS para cada especificación
Termopar	Tipo K, 16 piezas, 2 m de longitud cada pieza
Control de temperatura en cámaras	1 pieza, para calentar la cámara a (RT+5~50°C) calentando la cámara a (RT+5~50°C) 1 elemento calefactor en cada cámara. Sistema de control para establecer y mantener la temperatura de cada cámara. 1 reguladores están instalados en el panel de control.
Hardware	Pantalla de computadora mayor a 18.5 pulgadas, con WIFI
Orificio de roscado	Cada estación de trabajo está equipada con orificios de roscado para facilitar la conexión con instrumentos fuera de la caja
Software	Segmentos de programa editables, capaces de formar curvas, generar informes e imprimibles

Características del equipo:

La cámara del equipo está soldada con acero de alta calidad, la placa está recubierta y sellada, y la superficie está recubierta con antiestático, antioxidante y anticorrosión. La parte superior del equipo está equipada con un panel, un interruptor de encendido y una variedad de extremos de cable (para la prueba de disparo por retardo). El equipo está diseñado razonablemente y se utiliza con las ventajas de conveniencia, operación simple, rendimiento confiable y apariencia hermosa.

De acuerdo con el disparo retardado de la cláusula 9.10.2.1 o 9.10.2.2 de la norma IEC60898-1, las cámaras de SN2501C se pueden probar de forma independiente al mismo tiempo. De acuerdo con la prueba instantánea de la cláusula 9.10.3.2-9.10.3.4 de la norma IEC60898-1, solo se puede probar en diferentes momentos.

Tipo de prueba	Combinación 1	Combinación 2	Combinación 3	Combinación 3
Prueba de disparo por retardo	√
Prueba de disparo instantáneo		√
Aumento de temperatura			√	√
Procedimiento de prueba de 28 días				√

La cámara está equipada con un dispositivo de calefacción, con un rango de control de temperatura de RT+5~50°C, de modo que las muestras del modelo en la cámara se pueden utilizar a temperaturas ambiente normales, e incluye una función de monitoreo de temperatura ambiente de tres vías.

El software debe permitir la ejecución de cualquier programa de prueba para que se termine en cualquier momento sin tener que esperar a que se complete el procedimiento estándar, conservando los resultados obtenidos en el momento de la terminación.

Principio de prueba:

Este equipo de prueba adopta el principio de baja tensión y salida de alta corriente, utiliza la gran corriente en la máquina para aislar la corriente de salida del transformador, establece el tamaño de la corriente a través de la pantalla táctil, y la fuente de corriente constante ajusta el tamaño de la corriente de salida del transformador, que tiene la función de estabilizar automáticamente la corriente. Tiene la opción de establecer el tiempo de prueba utilizando la pantalla táctil y comparar el tiempo de disparo de la prueba para evaluar la calidad del interruptor automático.

Máquina de prueba de características de disparo de interruptores automáticos IEC60898-1 0
