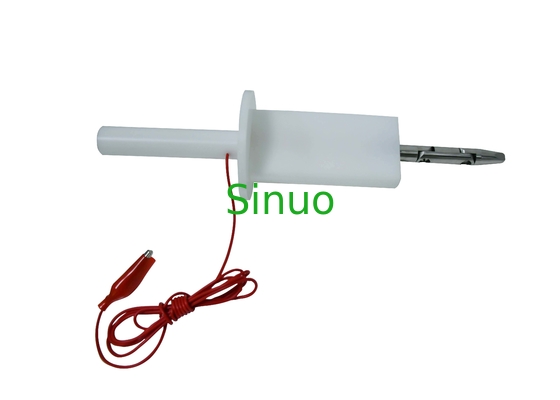

Finger estándar inoxidable de la prueba del acero IPXXB del IEC 61851-1 con el clip de cocodrilo
| Model: | SN2210-2 | Name: | Finger estándar de la prueba |
| A-A Section diameter: | Ф50 (milímetro) | A-A Section width: | 20±0.2 (milímetro) |
| Fingertip taper: | 14 o 0 -10 ' | Fingertip to baffle: | 180±0.2 (milímetro) |
| Baffle diameter: | Ф75±0.2 (milímetro) | Baffle thickness: | 5±0.5 (milímetro) |
| High Light: | Finger estándar de la prueba de IPXXB,Finger estándar de acero inoxidable de la prueba,Finger estándar de la prueba del clip de cocodrilo |
||
Finger estándar inoxidable de la prueba del acero IPXXB del IEC 61851-1 con el clip de cocodrilo
Descripción del producto:
Esto es un finger de la prueba de la precisión hecho de acuerdo con IEC61032 el cuadro 2 punta de prueba B, él de la prueba es requerido por la cláusula 8 y 12,4 del IEC 61851-1, etc.
Uso:
Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger.
Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°.
Parámetros técnicos:
| Modelo | SN2210-2 |
| Nombre | Finger estándar de la prueba |
| 1 común | 30±0.2 (milímetro) |
| 2 comunes | 60±0.2 (milímetro) |
| Longitud del finger | 80±0.2 (milímetro) |
| Yema del dedo a desconcertar | 180±0.2 (milímetro) |
| Cilíndrico | R2±0.05 (milímetro) |
| Esférico | S4±0.05 (milímetro) |
| Yema del dedo que corta ángulo biselado | 37o 0 -10 ' |
| Forma cónica de la yema del dedo | 14 o 0 -10 ' |
| Diámetro del finger de la prueba | Ф12 0 -0,05 (milímetros) |
| Diámetro de A-A Section | Ф50 (milímetro) |
| Anchura de A-A Section | 20±0.2 (milímetro) |
| Diámetro del bafle | Ф75±0.2 (milímetro) |
| Grueso del bafle | 5±0.5 (milímetro) |
Adaptable:
Puede ser utilizado para la prueba de choque anti-eléctrica cuando está equipado del clip de cocodrilo. O utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija para conectar con un tirón y para empujar el dinamómetro para alcanzar la fuerza específica.
