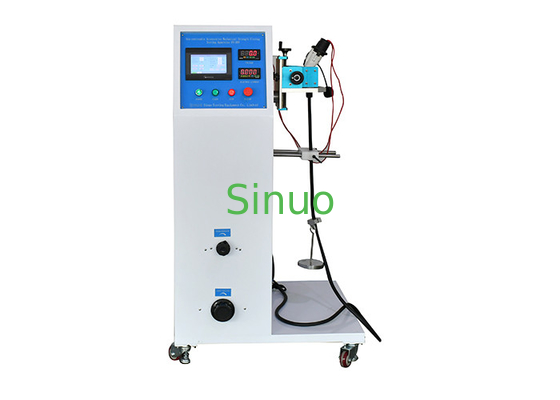

IEC 60309-1 Interfaz de carga Máquina de ensayo de flexión de cables Equipo de ensayo de vehículos

Cuota De Producción:	1
Precio:	Negociable
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 días
Forma De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Detalles Información

Descripción del producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

SNQC1009

Modo de accionamiento:

Motor de servicio

Fijación de método con abrazadera:

Fijación con abrazadera mecánica

Método de control:

Control por PLC

Estación de prueba:

una estación

Doblar tarifa:

0-60 ciclos/minuto

Doblar ángulo:

0-360°, ajustable

Doblar ciclos:

0~999999 pueden ser preestablecidos

Pesos de la carga:

La velocidad máxima de la corriente es de 20 N, 25 N, 50 N, 75 N, 100 N, 140 N

Resaltar:

IEC 60309-1 Equipo de ensayo de vehículos

Interfaz de carga Equipo de ensayo de vehículos

Descripción del producto

IEC 60309-1 Interfaz de carga Máquina de ensayo de flexión de cables Equipo de ensayo de vehículos

Resumen del producto:

La norma: de acuerdo con la norma IEC 62196-1:2014 cláusula 7.11 y la cláusula 7.15, IEC60309-1:2012, punto 24.4.

Muestras y restricciones: Interfaces de carga de vehículos eléctricos, enchufes industriales, enchufes y acopladores.

Aplicación: Se utiliza para probar la parte de conexión de flexión de la parte de "resistencia mecánica" del cable de conexión de alimentación del enchufe y toma del vehículo de carga.

Principio de ensayo: el servomotor se utiliza para conducir la plataforma giratoria para conducir la pieza de trabajo a oscilar a la izquierda y a la derecha, y la máquina se detendrá automáticamente cuando se alcance el número de veces.

Estructura y características: el equipo está accionado por un servomotor y las muestras de gran tamaño están instaladas en placas de aluminio,que puede hacer que el eje de oscilación coincida con el punto donde el cable entra en el instrumento tanto como sea posible al sujetar la muestra, logrando así el desplazamiento lateral mínimo del cable y la carga.

Entorno de uso: fuente de alimentación: AC220V ± 10%/50-60Hz, potencia 3KW.

Parámetros técnicos:

Dimensiones del equipo		El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso del equipo		150 kg de peso
Estación de ensayo		Estación única
Método de control eléctrico		Control integrado inteligente por PLC, operación de interfaz táctil hombre-máquina de 7 pulgadas
Modo de conducción		Motor de accionamiento por servo
Método de sujeción de la muestra		Acoplamiento mecánico, posición del punto de sujeción ajustable
Ángulo de flexión		El valor de las emisiones de gases de efecto invernadero de los vehículos aéreos de las categorías M1 y M2 se calculará en función de la temperatura del vehículo.
Velocidad de flexión	0-60 veces/min, puede preestablecerse
Frecuencia de flexión	0~999999 puede ser preseleccionado, por defecto es 20000 veces
Peso de la carga	La velocidad máxima de la corriente es de 20 N, 25 N, 50 N, 75 N, 100 N, 140 N
Fuente de alimentación de carga	Conexión externa, gabinete de carga opcional con voltaje ajustable entre conductores 0-250V y corriente AC ajustable 0-400A
Juicio de prueba	Juzgo basado en la señal dada por si la corriente es conductora o no

Defectos comunes y tratamientos:

- No, no es así.	La culpa	Razón	Tratamiento
1	Enciende el interruptor de alimentación, pero la luz indicadora no se enciende	La fuente de alimentación externa no está conectada.	Por favor, conecte a la fuente de alimentación externa
		El fusible está roto.	Descubra la razón y cambie el fusible.
		La luz indicadora dañada	Reemplace la luz.
2	Enciende el interruptor de alimentación, la pantalla táctil no funciona	La fuente de alimentación interna DC24V tiene un problema.	Reemplazar la fuente de alimentación DC24V
2		La pantalla táctil está dañada	Reemplazar la pantalla táctil
3	La pantalla táctil no responde	Conexión con PLC suelta	Vuelva a conectar
3	La pantalla táctil no responde	La pantalla táctil está dañada	Reemplazar la pantalla táctil
4	Potencia de carga sin alimentación	Conexión de carga dañada	Reemplazar el enchufe
4	Potencia de carga sin alimentación	El fusible está roto.	Cambia el fusible.
5	Presiona el botón Inicio, pero el aparato no funciona.	El valor de visualización y el valor preestablecido de los tiempos de ensayo son los mismos	Presione el conteo
		El botón E-STOP no está reiniciado	Soltar el botón E-STOP
		Hay un objeto extraño en la máquina, la maquinaria está atascada	Eliminar el objeto extraño
		No está en modo de prueba automática.	Presione el botón Inicio
		Conexión con el motor suelto	Vuelva a conectar
		No en posición de salida	- ¿Qué es eso?
6	El motor gira pero el manipulador no gira	Compruebe si el conector del eje de salida del motor está suelto	Vuelva a conectar
6	El motor gira pero el manipulador no gira	Compruebe si la correa de transmisión está rota o demasiado floja	Reemplazar el cinturón de accionamiento
7	Ruido	Velocidad de giro baja o demasiado alta	Reinicie la velocidad
7	Ruido	Conexión con el motor suelto	Vuelva a conectar
