IEC 62196-1 Interfaz de carga Prueba de carga mecánica Prueba del dispositivo de conexión del vehículo

IEC 62196-1 Interfaz de carga Prueba de carga mecánica Prueba del dispositivo de conexión del vehículo

Información sobre el producto:

Norma: de acuerdo con la IEC 62196-1:2022.

Muestras y restricciones: Interfaz de carga.

Aplicación: La estructura de la interfaz de carga debe facilitar la inserción y extracción de la pistola de carga y evitar que la pistola de carga se caiga del enchufe durante el uso normal.Compruebe si la fuerza máxima requerida para sacar la pistola de carga de la toma del aparato se encuentra dentro del rango especificado por la normaTambién se utiliza para comprobar si la fuerza máxima requerida para introducir la pistola de carga en la toma del aparato se encuentra dentro del rango especificado por la norma.

Principio de ensayo: Fuerza máxima de tracción de la toma: se aplica la fuerza máxima de tracción especificada en la norma (fuerza total del peso principal, peso adicional, gancho (dispositivo de sujeción),y del tapón de ensayo) al tapón de ensayo, y el enchufe debe salir de la toma.

La fuerza para insertar la pistola de carga en la toma: Coloque la pistola de carga verticalmente hacia abajo, coloque el peso principal de acuerdo con el estándar en la pistola de carga y luego use un 0.8 kg de peso para caer libremente desde una altura de 5 cm para impactar el peso principalLa pistola de carga debe insertarse en el enchufe en la posición requerida del contacto.

Estructura y características:

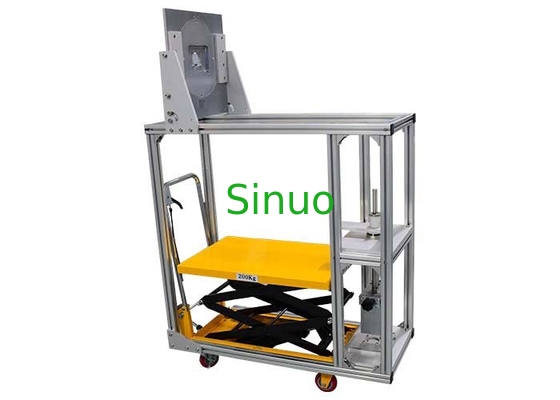

Este dispositivo consta del dispositivo de sujeción instalado debajo de la placa superior A, el peso principal F, el peso adicional G y el tapón de ensayo C. El marco de este dispositivo es compatible con GB/T20234.1 Figura 5 y GB11918.4 Figura 102, incluido el ensayo de carga mecánica de una interfaz de carga horizontal, el ensayo del dispositivo de bloqueo y el ensayo de la fuerza de inserción y extracción.

Nota: se utiliza la abrazadera ajustable, que puede cambiar entre direcciones vertical y horizontal, y puede sujetar todo tipo de productos; la abrazadera D se sustituye por un anillo colgante,que es más conveniente de operar; el peso principal es directamente contrapeso, sin necesidad de un soporte.

Medio ambiente de uso: temperatura de trabajo de 5 a 35°C, humedad del 30% al 90%.

Las especificaciones técnicas:

Estación de ensayo	Estación única
Configuración de los gabaritos	Hecho de S136, el alfiler es el tamaño estándar mínimo, la tolerancia es ±0.01mm, el espaciado es ±0.05mm, y la suavidad es 0.8um El calibre es opcional
Objetos de ensayo	7.11.8: Prueba de carga mecánica de la interfaz de carga 7.15.1.1: Prueba del dispositivo de bloqueo 7.17: Prueba de fuerza de enchufe y tira
Principales parámetros técnicos del ensayo de carga mecánica de la interfaz de carga
Dibujo del trazado de ensayo
Tiempo de retención del ensayo	60s, el cilindro hidráulico impulsa el palet para levantar y bajar el peso, y el tiempo se controla manualmente.
Frecuencia del ensayo	4 veces, una vez en cada dirección de 90° alrededor del eje horizontal, manualmente
Selección de la carga de ensayo
Configuración del peso de la carga mecánica	165: 148,5 N de peso principal x1 + 16,5 N de peso adicional x1; 300N: 270N de peso principal x1 + 30N de peso adicional x1; 440N: 396N peso principal x1 + 44N peso adicional x1; 660N: 594N peso principal x1 + 66N peso adicional x1; 750N: 675N peso principal x1 + 75N peso adicional x1; Nota: El peso del peso principal incluye el peso del gancho, y el peso del peso se realiza mediante superposición y combinación.
Principales parámetros técnicos del ensayo del dispositivo de bloqueo
Tiempo de retención del ensayo	60s, el cilindro hidráulico impulsa el palet para levantar y levantar el peso, y el tiempo se controla manualmente.
Dibujo del trazado de ensayo
Principales parámetros técnicos del ensayo de la fuerza de inserción y de extracción
Diagrama de la disposición del ensayo de fuerza de inserción
Configuración del peso de la fuerza de inserción	Peso principal de la pistola de carga de CA: 9,2 kg Peso principal de la pistola de carga de corriente continua: 13,2 kg Peso adicional: 0,8 kg Nota: El peso del peso principal incluye el peso de la abrazadera y de la barra de guía.
Prueba	Durante el ensayo, el dispositivo de bloqueo debe abrirse.
Configuración del peso de la fuerza de tracción	Pistola de carga de CA: 100N (90N+10N) Dispositivo de carga de corriente continua: 140N (126N+14N) 1.0kg
