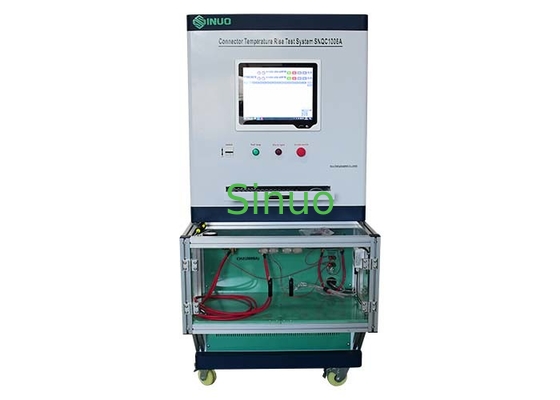

IEC 62196 Equipo de ensayo de aumento de temperatura de los conectores para ensayo de aumento de temperatura

IEC 62196 Equipo de ensayo de aumento de temperatura de los conectores para ensayo de aumento de temperatura

Información sobre el producto:

Se cumplen las normas GB15287, GB15288, GB20234.1El uso de las sustancias químicas en la fabricación de productos químicos no está prohibido en la Directiva 85/337/CEE.EIA-364-70 Métodos de ensayo de corriente y aumento de temperatura para conectores electrónicos y otras normas pertinentes para accesorios eléctricosSe puede utilizar para evaluar el calentamiento superficial de los accesorios eléctricos cuando se conectan a una corriente de carga y si el aumento de la temperatura del electrodo cumple con los requisitos de la norma.

Adopta un software de programación independiente y un funcionamiento controlado por ordenador.Se utiliza para evaluar el calentamiento superficial de la interfaz de carga y los accesorios eléctricos cuando se conecta la corriente de carga, y si el aumento de la temperatura del electrodo cumple los requisitos de la norma.

Parámetro técnico:

1Fuente de corriente programable por ordenador:

Válvula de salida máxima: no superior a 5 V DC

Constante de salida corriente de ensayo ajustable (2 conjuntos de salidas independientes, pueden funcionar al mismo tiempo):

①.DC5A~100.0A digitalmente ajustable de forma continua

②.DC100A~2000A digitalmente ajustable de forma continua

La precisión de visualización del voltaje de salida: ± (0,25% de lectura + 0,25% de rango)

Precisión de visualización de corriente: ± (0,25% de lectura + 0,25% de rango)

Estabilidad de la corriente de ensayo: ± (0,25% del valor establecido + rango de 0,25%)

Monitoreo de caída de voltaje de 2 canales: 1-300.00 mV, precisión de visualización ± (0,25% de lectura + rango de 0,25%)

Impedancia: valor calculado de la caída de voltaje ÷ corriente

2Modo de control:

Tiempo de encendido en modo continuo: 1 ¢9999.99 horas

Tiempo de encendido/apagado: 1 ¢9999,99 horas

Número de veces de encendido y apagado: de 1 a 9999 veces, con función de memoria de apagado, apagado automático cuando se alcanza el número

3. Prueba de aumento de temperatura:

Rango de medición de la temperatura: 0~260°C Precisión ±(0,3% de la lectura +1°C); Resolución: 0,1°C.

Puntos de medición de la temperatura: 16 canales (incluido un punto para medir la temperatura ambiente).

Termopareja de medición de temperatura: termopareja de filamento American Ω Company tipo T 30AWG, de 2 metros de largo, 16 en total.

La sonda de temperatura puede ser probada con electricidad sin dañar el instrumento.

Recopilación de datos de temperatura: se completa con el TWC-2A, un probador de temperatura multicanal diseñado y producido por nuestra empresa.con una interfaz de comunicación RS232 y una interfaz de registro de datos.

Velocidad de escaneo de temperatura: 1 ~ 255 segundos para todos los canales.

Registro de datos de temperatura: completado automáticamente por ordenador, configurado con un software de ensayo por ordenador.

El software puede establecer el canal de temperatura ambiente, y la temperatura ambiente se puede restar automáticamente al recopilar datos.

4. Equipado con un software de ensayo especial:

Funciones del software: A. Se pueden configurar diferentes modos de trabajo: modo continuo/modo encendido/modo apagado/modo de control automático de la temperatura

B. ajuste de control de flujo actual, el canal de temperatura ambiente se puede establecer y el aumento de temperatura puede restar automáticamente la temperatura ambiente

C. Registro automático de datos y curvas de extracción: curva de tiempo de aumento de temperatura/voltura/corriente/baja de voltaje (impedencia)

5Fuente de alimentación: AC220V, 60Hz, 15KVA

6Equipado con un ordenador de control industrial integrado en pantalla táctil (CPU Pennium 4/1.8G o superior, memoria 4G, unidad de estado sólido 64G, monitor LCD de 15 pulgadas),instalado con el sistema operativo XP chino (o inglés) y el software de procesamiento OFFICE.

7. Caja de prueba: Equipada con una caja de prueba acrílica a prueba de viento de aproximadamente 800 mm de ancho * 400 mm de alto * 400 mm de profundidad, que es conveniente para los usuarios para probar.

Instalación de ensayo: hecha por el usuario

Estación de ensayo: el producto en ensayo puede conectarse en serie en varias estaciones, siempre que no se supere la capacidad máxima de salida.

8. Dimensiones: Aproximadamente 800 mm de ancho × 800 mm de profundidad × 1800 mm de altura, con un peso aproximado de 450 kg. El gabinete está equipado con ruedas móviles de trabajo pesado para su fácil fijación y movimiento.

9. Equipado con funciones de protección contra sobrecarga y protección contra sobrecorriente

Cuando el equipo se detiene, la salida de corriente se corta automáticamente.

El equipo puede trabajar de forma continua durante mucho tiempo y es estable y fiable

10. instalar una salida de control electrónico con relé (NC NO COM). instalar una toma de 220 Vac para el control del ventilador.

11- Añadir sensor de humedad y computadora de visualización de datos de recolección.

12Equipo de red Wi-Fi: Los datos se pueden conectar a una red Wi-Fi para seguir los procesos fuera del laboratorio.

7Caja de prueba: Equipada con una caja de prueba acrílica a prueba de viento de aproximadamente 800 mm de ancho * 350 mm de alto * 400 mm de profundidad, que es conveniente para los usuarios para probar.

Instalación de ensayo: hecha por el usuario

Estación de ensayo: el producto en ensayo puede conectarse en serie en varias estaciones, siempre que no se supere la capacidad máxima de salida.

8. Dimensiones: Aproximadamente 800 mm de ancho × 800 mm de profundidad × 1800 mm de altura, con un peso aproximado de 450 kg. El gabinete está equipado con ruedas móviles de trabajo pesado para su fácil fijación y movimiento.

9. Equipado con funciones de protección contra sobrecarga y protección contra sobrecorriente

Cuando el equipo se detiene, la salida de corriente se corta automáticamente.

El equipo puede trabajar de forma continua durante mucho tiempo y es estable y fiable
