IEC 62196-1 Equipo de ensayo de resistencia mecánica de enchufes y conectores de vehículos recableables
| Applicable standards: | CEI 62196-1 | Applicable clause: | Cláusula 26,3, higo 19 |
| Dropping height: | Las demás: | Dropping times: | 8 veces |
| Rotating device: | 45° | Size: | 2443 * 360 * 1132 mm |
| High Light: | Equipo de ensayo de resistencia mecánica del conector del vehículo,Equipo de ensayo de resistencia mecánica de enchufes recableables |
||
IEC 62196-1 Equipo de ensayo de resistencia mecánica de enchufes y conectores de vehículos recableables
Información sobre el producto:
Este dispositivo de ensayo se requiere en la cláusula 26 de la norma IEC 62196-1:2022.3, fig. 19.

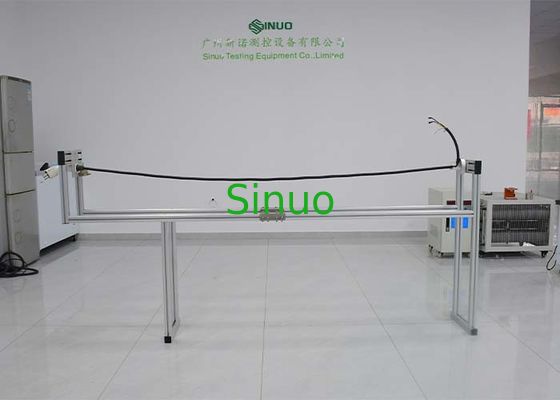

Se utiliza para comprobar la resistencia mecánica de los enchufes rewirable y el conector del vehículo que está equipado con cable flexible.
El principio de ensayo es que el extremo libre del cable y una cuerda adicional u otros medios flexibles, etc., unidos al cable flexible, ambos con una longitud total de 2,25 m,se fija a una pared a una altura de 1 m sobre el suelo.
La muestra se sostiene de modo que el cable sea horizontal y luego se deja caer sobre un suelo de hormigón. Esto se hace ocho veces, girando el cable a través de 45 ° en su fijación cada vez.
Parámetros técnicos:
1. La altura de caída: 1000 mm
2Tiempos de entrega:8
3Dispositivo de rotación: 45°, puede girarse en todos los lados.
4. Tamaño:L*W*H 2443*360*1132mm
