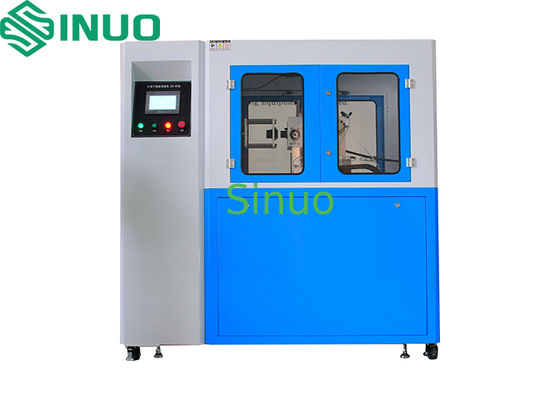

Dispositivo de prueba de interfaz de carga para capacidad de interrupción y funcionamiento

Cuota De Producción:	1
Precio:	Customized
Embalaje Estándar:	Plywood Case
Período De Entrega:	30 Days
Forma De Pago:	T/T
Capacidad De Suministro:	20 sets per month

Detalles Información

Descripción del producto

Información detallada

Place of Origin

China

Nombre de la marca

Sinuo

Certificación

Calibration Certificate(Cost Additional )

Model Number

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Resaltar:

dispositivo de prueba de interfaz de carga

probador de capacidad de interrupción eléctrica

equipo de prueba de funcionamiento para electrodomésticos

Descripción del producto

Dispositivo de prueba de capacidad de ruptura e funcionamiento normal de la interfaz de carga

Muestra y Limitación:

Elemento de prueba: Interfaz de carga de vehículos eléctricos, enchufes y tomas industriales y acopladores.

Propósito de la prueba: Se utiliza para verificar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, los enchufes y tomas industriales y los acopladores, pueden soportar tensiones mecánicas, eléctricas y térmicas durante el uso normal sin un desgaste excesivo o efectos perjudiciales. El objetivo es validar su fiabilidad.

Principio de la prueba:

La prueba se realiza utilizando un mecanismo accionado por servomotor que realiza acciones lineales de inserción y extracción en la muestra, alcanzando un cierto número de ciclos. El sistema rota automáticamente la solución, y se puede conectar una carga externa para realizar pruebas de encendido/apagado. El tiempo de encendido/apagado, la velocidad de la prueba y la carrera se pueden preestablecer a través de una pantalla táctil.

Estructura y Características:

La estructura adopta un marco integrado, impulsado por un servomotor con un husillo de bolas preciso y una transmisión por correa síncrona. El sistema está controlado por un PLC con una potente función de visualización digital y una interfaz fácil de usar en una pantalla táctil a color de 7 pulgadas. La fijación es ajustable en tres ejes, adecuada para probar la vida útil de las interfaces de las pistolas de carga.

Condiciones ambientales:

Fuente de alimentación: AC220V±10%/50-60Hz, 2kW

Temperatura de trabajo: 0-40°C, Humedad: 30%-90%

Dimensiones: Aprox. An1850*Pr800*Al1700mm

Peso: Aprox. 150kg

Parámetros técnicos:

Elementos de prueba	a) Prueba de vida útil del dispositivo de bloqueo mecánico b) Capacidad de ruptura c) Funcionamiento normal (vida útil)
Rango de muestra	Accesorios personalizados basados en las muestras del cliente
Estación	Estación única
Modo de control eléctrico	Control integrado inteligente Mitsubishi PLC, interfaz táctil hombre-máquina a color de 7 pulgadas
Modo de funcionamiento	Funcionamiento manual o controlado por programa
Función	Simula el funcionamiento normal de la interfaz de carga, incluyendo la inserción y extracción de la interfaz de carga, el desbloqueo/bloqueo del dispositivo de bloqueo mecánico. También se puede probar de forma independiente. El sistema es programable para la velocidad de la prueba, el tiempo de la prueba y los ciclos de la prueba, con una sola piscina de líquido y función de agitación.
Modo de accionamiento	Acción de inserción y extracción impulsada por servomotor, rotación eléctrica para inmersión en solución, asistida por cilindros neumáticos para abrir y cerrar el mecanismo de enclavamiento.
Fijación de muestra y método de sujeción	Sujeción mecánica con fijaciones tridimensionales X/Y/Z ajustables. La posición del punto de sujeción es ajustable, y las fijaciones se pueden intercambiar para probar las interfaces de carga de CA/CC estándar nacionales, americanas y europeas.
Volteo automático	La fijación en la interfaz de la pistola de carga incluye un mecanismo de volteo automático que puede girar 90º. El tiempo de inmersión es controlable.
Ciclos de prueba	0~999.999 veces, preestablecible. El sistema se detendrá automáticamente cuando se alcance el número preestablecido de ciclos.
Tiempo de ruptura	1-999.9 segundos, preestablecible (La norma requiere que el contacto eléctrico se mantenga no más de 4 segundos y no menos de 2 segundos).
Velocidad de inserción/extracción	0-10 veces/min, preestablecible (3,75 ciclos/min, 7,5 carreras/min).
Carrera de prueba	0-200mm, preestablecible (Distancia del enchufe y la toma de prueba ≥ 50mm).
Velocidad de prueba	0-850mm/s, preestablecido directamente a través de la pantalla táctil.
Visualización de la fuerza	Equipado con un sensor de fuerza de 50 kg de capacidad para la monitorización de la fuerza en tiempo real. Se puede generar una curva de fuerza-tiempo, mostrando las fuerzas máximas de inserción y extracción, así como el valor de fuerza actual. Rango de fuerza: (0-500)N, con un error de medición de ≤±0,5% F.S., resolución ≤0,1N.
Mecanismo de bloqueo	El sistema incluye una función de presión automática para el dispositivo de bloqueo mecánico, simulando las condiciones normales de funcionamiento.
Tanque de solución	Un tanque de solución de prueba que contiene una mezcla de 5% de sal y 5% de arena (polvo de prueba de partículas gruesas ISO 12103-A4 o equivalente), suspendida en agua destilada.
Requisitos de inmersión	La frecuencia del líquido de inmersión, el tiempo de inmersión, el tiempo de secado, los ciclos de inserción/extracción y los tiempos de ciclo son todos programables.
Carga externa	Se puede conectar una carga externa para la prueba.
Funciones de detección	Cuando se conecta a una carga, el sistema puede activar una alarma de circuito abierto y registrar el recuento de ciclos actual.
Protección de seguridad	Protección de tierra, protección contra cortocircuitos, protección contra sobrecargas.
