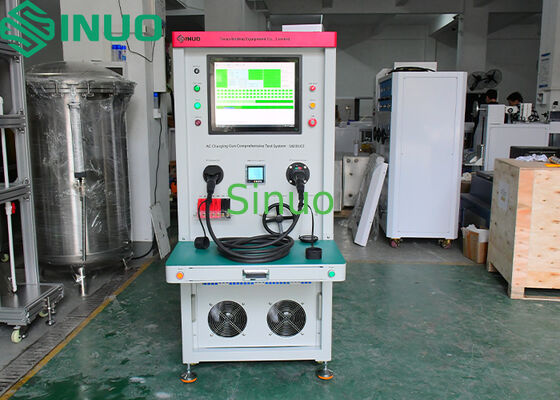

Sistema de ensayo completo de la pistola de carga de vehículos de corriente alterna estándar UL

Fuente de alimentación

Las partidas de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los equipos de ensamblaje y de los equipos de ensamblaje deben estar equipadas con un dispositivo de ensamblaje y un dispositivo de ensamblaje.

Suministro de aire

0.6 MPa

Sistema de control

PLC + PC industrial

Escaneo de código de barras

El dispositivo viene con un escáner para leer códigos de barras o códigos QR en las muestras de prueba.

Escanear el producto antes del ensayo; después del ensayo, el código escaneado se asocia automáticamente con el registro del ensayo, lo que permite la trazabilidad.

Pruebas de continuidad del cable

Las pruebas de interrupción, continuidad, cortocircuito y secuencia de cableado se realizan mediante escaneo de entrada/salida de PLC.

El PLC determina automáticamente el paso/fallo.

Rango de resistencia incorporado

1 ‰ 5000 Ω, exactitud: 1%
Se pueden establecer límites superiores e inferiores para determinar la calidad del producto.

Resistencia a CC y PE (presionado / no presionado)

Enchufe de corriente alterna 16A:No presionado RC: 680Ω, presionado RC+R4:3.38 kΩ

32A enchufe de CA:No presionado RC: 220Ω, presionado RC+R4:3.52 kΩ

Se aplicará el método siguiente::No presionado RC: 100Ω, presionado RC+R4:3.4 kΩ

La precisión de medición de la resistencia debe alcanzar el 1% ∼2%.

Rango de ensayo del termistor

100 ‰ 50.000 Ω, exactitud: 2%

Se pueden establecer límites superiores e inferiores para determinar la calidad de la continuidad.

Prueba de capacidad de carga de corriente y caída de voltaje

Mide la caída de voltaje en los conectores bajo condiciones de corriente nominal y de sobrecarga.

Transformador ajustable trifásico incorporado: 0-380V de salida, carga ajustable trifásica 0-35A.

Áreas de ensayo admitidas:

3.3 kW 16A de una sola fase

7.4 kW 32A de una sola fase

11 kW 16A de tres fases

22 kW 32A de tres fases

Prueba de resistencia al aislamiento

El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad.

Las medidas de seguridad se aplican a las instalaciones de la categoría 1 de la Directiva 2008/57/CE, incluidas las instalaciones de la categoría 2 de la Directiva 2008/57/CE.

Parámetros:

1.La tensión de ensayo será de 100 ‰ 1000 V de corriente continua (regulable).

2.El límite inferior es de 1 M1 GΩ (ajustable)

3.Precisión: ± 5%

4.Alarma cuando la resistencia < el valor establecido

Prueba de resistencia dieléctrica (Hi-Pot)

El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad.

Las medidas de seguridad se aplicarán a las instalaciones de las categorías IIa y IIIa, incluidas las instalaciones de las categorías IIIa y IV.

Parámetros:

1.La tensión de ensayo: AC 0 ¥5 kV / DC 0 ¥6 kV (regulable)

2.Limites de corriente de fuga: CA 0,120 mA, CC 0,01 5 mA

3.Precisión: ±1,5% + 3 dígitos

4.Display digital de tensión, ajuste automático programable

5.Alarma si la corriente de fuga excede el valor establecido

Estación de pruebas

Estación única, un producto por ensayo

Contenedores de enchufes

Contenedor de enchufe de vehículos de CA UE, contenedor de enchufe de pedestal de CA UE, contenedor de enchufe de CA GB, contenedor de enchufe de CA EE.UU.

Placa de la cola

Un dispositivo especial de prensado que coincida con el producto de ensayo, con abrazadera y placa protectora

Altura del enchufe

750-1000 mm, diseñado ergonómicamente

Software informático

1.Soporta Win 7 y Win 10, todos los parámetros pueden configurarse a través del software.

2.Los resultados de las pruebas de cada producto se guardan en el ordenador en tiempo real para facilitar el acceso, la visualización y el análisis.

3.Las interfaces de comunicación están reservadas para la conexión opcional a los sistemas MES, lo que permite subir los datos de ensayo a la base de datos MES para su gestión y control.

4.Los datos del ensayo se almacenan inmediatamente después de su finalización.

5.Los datos de ensayo almacenados pueden exportarse en formato TXT o Excel.

Las dimensiones

La longitud de la línea de conducción es la longitud de la línea de conducción.

Peso

aproximadamente 300 kg

Las demás

1.Las ruedas móviles con función de bloqueo.

2.Conectividad MES: opcional, se aplican costes adicionales.
