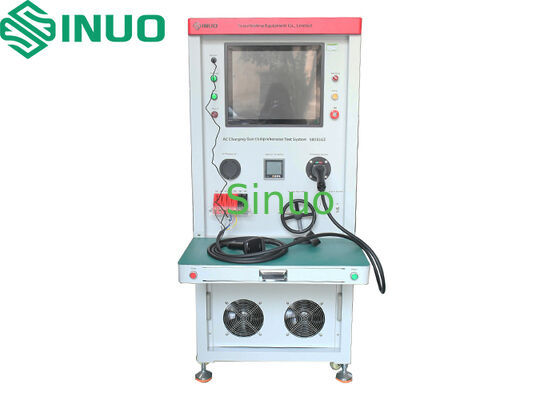

Sistema de ensayo completo de la pistola de carga para vehículos para las normas GB/UE/UL

Cuota De Producción:	1
Precio:	Negociable
Embalaje Estándar:	caja de madera contrachapada
Período De Entrega:	30 dias
Forma De Pago:	T/T
Capacidad De Suministro:	1 fijado por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Sinuo

Certificación

Calibration Certificate (Cost Additional)

Número de modelo

Se trata de un artículo de la ley.

Soporta estándares:

Estándares GB / UE / UL

Estación de prueba:

Estación única

Rango de prueba de termistores:

100 – 50.000 Ω

Capacidad de carga actual:

0-35A

Función de ensayo:

Pruebas integradas de resistencia, continuidad y dieléctricos de alta tensión.

Gestión de datos:

Trazabilidad de códigos QR y generación automatizada de informes

Resaltar:

Sistema de ensayo del arma de carga del vehículo

Equipo de ensayo de carga GB EU UL

Equipo de ensayo de vehículos con garantía

Descripción del producto

Sistema de prueba integral de pistola de carga de vehículos para estándares GB/EU/UL

Este completo sistema de prueba realiza una inspección funcional de enchufes de CA de acuerdo con los estándares chinos (GB), europeos (UE) y americanos (UL). A cada enchufe se le asigna un código QR único, los resultados de las pruebas se guardan automáticamente en informes y los resultados calificados se imprimen directamente. Todas las funciones se prueban automáticamente en una sola operación, lo que brinda alta eficiencia y ahorro de mano de obra, ideal para la inspección completa de producción en masa en instalaciones de fabricación.

Funciones de prueba

Pruebas de rotura, continuidad, cortocircuito y secuencia de cableado para cables individuales
Prueba de resistencia de continuidad del conductor principal.
Medición de resistencia incorporada (incluidos los estados presionados y no presionados de los interruptores de botón)
Verificación de capacidad de carga de corriente y medición de caída de voltaje.
Prueba de aislamiento entre cables.
Prueba de resistencia dieléctrica (alto voltaje) entre cables
Prueba de cables de termopar

Especificaciones técnicas

Parámetro	Especificación
Fuente de alimentación	Monofásico CA 220V / 50Hz
Suministro de aire	0,6 MPa
Sistema de control	PLC + PC industrial
Escaneo de códigos de barras	El escáner integrado lee códigos de barras/códigos QR en muestras de prueba, lo que permite la asociación automática con registros de prueba para la trazabilidad
Pruebas de continuidad de cables	Pruebas de rotura, continuidad, cortocircuito y secuencia de cableado mediante escaneo de entrada/salida de PLC con determinación automática de pasa/falla
Rango de resistencia incorporado	1 - 5000 Ω, Precisión: 1% con límites superior/inferior configurables
Resistencia CC y PE	Enchufe de CA de 16 A:RC no presionado: 680Ω, RC+R4 presionado: 3,38 kΩ Enchufe de CA de 32 A:RC no presionado: 220Ω, RC+R4 presionado: 3,52 kΩ Enchufe de CA de 63 A:RC no presionado: 100Ω, RC+R4 presionado: 3,4 kΩ Precisión de medición: 1%-2%
Rango de prueba de termistores	100 - 50.000 Ω, Precisión: 2% con límites configurables
Capacidad de carga de corriente y prueba de caída de voltaje	Mide la caída de voltaje entre conectores en condiciones nominales y de sobrecarga. Transformador regulable trifásico incorporado: salida 0-380V, carga trifásica regulable 0-35A. Rangos de prueba admitidos: 3,3 kW 16 A monofásico, 7,4 kW 32 A monofásico, 11 kW 16 A trifásico, 22 kW 32 A trifásico
Prueba de resistencia de aislamiento	Monofásico: LN, LE, EN. Trifásico: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parámetros: Voltaje de prueba: CC 100-1000 V (ajustable), Límite inferior: 1 M-1 GΩ (ajustable), Precisión: ±5 %, Alarma cuando la resistencia <valor establecido
Prueba de resistencia dieléctrica (Hi-Pot)	Monofásico: LN, LE, EN. Trifásico: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parámetros: Voltaje de prueba: CA 0-5 kV / CC 0-6 kV (ajustable), Límite de corriente de fuga: CA 0,1-20 mA, CC 0,01-5 mA, Precisión: ±1,5% + 3 dígitos, Pantalla de voltaje digital con ajuste programable, Alarma si la corriente de fuga excede el valor establecido
Estación de prueba	Estación única, un producto por prueba
Porta enchufes	Soporte para enchufe de CA para vehículos de la UE, soporte para enchufe de pedestal de CA para la UE, soporte para enchufe de CA de GB, soporte para enchufe de CA de EE. UU.
Placa de cola	Dispositivo de prensado especial adaptado al producto de prueba, con abrazadera y placa protectora
Altura del zócalo	750 - 1000 mm, diseño ergonómico
Software de computadora	Admite Win 7 y Win 10 con configuración de parámetros completa. Guardado de resultados de pruebas en tiempo real para fácil acceso, visualización y análisis. Interfaces de comunicación reservadas para la conectividad del sistema MES opcional. Datos de prueba exportables en formato TXT o Excel
Dimensiones	Ancho 900 × Fondo 800 × Alto 1800 mm
Peso	aprox. 300 kilogramos
Funciones adicionales	Ruedas móviles con función de bloqueo. Conectividad MES: Opcional, se aplica un costo adicional
