Sistema de prueba de eficiencia energética para lavadoras, lavavajillas y calentadores de agua IEC 60456

Sistema de pruebas de eficiencia energética para lavadoras, lavavajillas y calentadores de agua IEC 60456

Introducción al laboratorio:

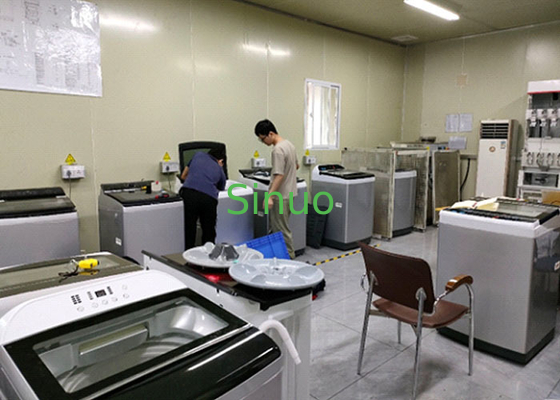

Este laboratorio consta de un laboratorio de rendimiento, un laboratorio funcional y una sala de equipos. El laboratorio de rendimiento proporciona un entorno estable de temperatura y humedad para la prueba de rendimiento de lavadoras, lavavajillas y calentadores de agua a través de un almacén aislado y una unidad de reprocesamiento de aire adjunta. El sistema de agua de temperatura constante y los sistemas de medición y control relacionados se utilizan para operar las lavadoras, lavavajillas y calentadores de agua en el entorno de temperatura y humedad especificado. Se prueba el consumo de energía y otros rendimientos de lavadoras, lavavajillas y calentadores de agua según las normas pertinentes. Y se cumplen los requisitos de prueba para la inspección y certificación de lavadoras, lavavajillas y calentadores de agua relacionados.

Normas:

IEC 60456; EN 60456 Lavadoras para uso doméstico - Métodos para medir el rendimiento

GB/T 20290 2016 Valor límite y grado de eficiencia energética y eficiencia hídrica de los lavavajillas;

EN 50242 Método para medir el rendimiento de los lavavajillas eléctricos domésticos;

IEC 60436/2015 Método de prueba estándar para el rendimiento de los lavavajillas eléctricos domésticos;

QB/T1520-2013 Lavavajillas eléctricos para uso doméstico y fines similares;

BS EN50440:2015+A1:2020 Eficiencia de los calentadores de agua eléctricos domésticos y métodos de prueba

Consta del Laboratorio:

• Laboratorio de pruebas de rendimiento
• Sala de operaciones
• Almacén
• Sala de equipos
• Sala de control

Laboratorio de rendimiento:

• 4 estaciones de prueba;
• Un juego de circuitos de agua fría y caliente, con circuitos de soporte, válvulas y grifos;
• Un lavavajillas de referencia; una lavadora;
• Cada estación está equipada con sensores de temperatura, humedad, temperatura del agua, presión del agua y caudal;
• Un Yokogawa WT310 por estación;
• Cada estación está equipada con 10 termopares;
• Cada estación está equipada con 1 enchufe de alimentación de CA y 1 enchufe de alimentación de frecuencia variable;
• Zanja de drenaje y rejilla;
• Un juego de unidad de aire acondicionado de temperatura y humedad constante;
• Un juego de techo y conducto de aire;
• Un juego de sistema de iluminación interior

Sala de operaciones:

• Una balanza electrónica de precisión y una balanza electrónica ordinaria.
• Un titulador.
• Una planchadora.
• Una secadora de ropa.
• Medidor de blancura.
• Un horno; (lo siguiente es solo para lavavajillas)
• Un horno de microondas;
• Una picadora de carne;
• Una mesa de operaciones;
• Un juego de botellas de reactivos químicos (debido a las restricciones de transporte internacional, los productos químicos no se pueden transportar y deben ser comprados localmente por el usuario).

Almacén:

• Un refrigerador.
• 2 armarios.

Sala de equipos:

• Una máquina de agua pura de 1 m³/h;
• Un tanque de agua de alta temperatura y un sistema de suministro de agua a temperatura y presión constantes;
• Un tanque de agua de baja temperatura y un sistema de suministro de agua a temperatura y presión constantes;
• Un juego de sistemas automáticos de ajuste de dureza del agua;
• Sistema de suministro de energía a juego;
• Una fuente de alimentación de frecuencia variable con salida monofásica de 15kW;
• Dos juegos de cajas de herramientas relacionadas y tres carros de herramientas (carro ordinario, carro hidráulico manual, carro móvil).

Sala de control:

• Un armario de control.
• Un juego de computadora y sistema de control.
• Un juego de escritorios y sillas de computadora.

Tipo de muestra:

El tamaño externo de UUT no es mayor que (ancho*profundidad*altura) 1000mmΧ1000mmΧ1500mm

Contenido de la prueba (Lavavajillas):

• Consumo de electricidad
• Consumo de agua
• Rendimiento de lavado
• Rendimiento de secado

Contenido de la prueba (Lavadora):

• Consumo de energía
• Consumo de agua
• Relación de limpieza
• Tasa de desgaste de lavado
• Rendimiento de deshidratación
• Rendimiento de enjuague

Contenido de la prueba (Calentador de agua):

• Capacidad nominal (método de pesaje)
• Consumo de energía inherente de 24 horas
• Coeficiente de consumo de energía inherente de 24 horas
• Tasa de salida de agua caliente

Parámetros técnicos de la sala de laboratorio:

• Cuerpo de la sala de pruebas: placa de acero de color blanco marfil de doble cara de 0,6 mm de espesor y 75 mm de espesor, panel de poliuretano ignífugo;
• Dimensiones del cuerpo de la sala de pruebas: 4200*4500*3000mm;
• Puerta de la sala de pruebas: An(800+800)×Al2200mm;
• Se instalan luces de techo LED en la habitación;
• Instale una fuente de alimentación estabilizada por voltaje de frecuencia variable monofásica y una toma de corriente en la estación de prueba;
• El laboratorio de rendimiento está equipado con un acondicionador de aire de precisión de temperatura y humedad constante, control de temperatura: 23±2 grados, 20±2 grados; Control de humedad: mantener la humedad interior a 30~70RH%: (55±5)%RH, (60±5)%RH, 65±5RH%.
• El suelo del laboratorio es de hormigón, impermeable, pavimentado con baldosas antideslizantes y se abre un canal de drenaje en el suelo. La superficie del canal está cubierta con rejillas de acero inoxidable. La distancia entre las rejillas es de 20 mm. Está hecho de tubos cuadrados SUS304 (25 mm*25 mm*1,5 mm) (construidos por el usuario);

Sistema de suministro de agua a temperatura y presión constantes:

• De acuerdo con los requisitos de las normas pertinentes: diferentes especificaciones y diferentes categorías de muestras tienen diferentes requisitos de temperatura del agua durante las pruebas. Para cumplir con los requisitos y facilitar el uso, el sistema de suministro de agua proporciona dos suministros de agua: una agua de baja temperatura y una agua de alta temperatura. El agua de baja temperatura y el agua de alta temperatura se calientan mediante bomba de calor más circulación interna asistida por energía. Cada uno está equipado con un tanque de agua de aislamiento de tanque interno de acero inoxidable de 1 m³. La temperatura, la presión y la dureza del suministro de agua son ajustables.
• Rango de temperatura del agua: agua de baja temperatura: 10-35℃±1℃;
• Rango de presión del agua: 0,24±0,05MPa;
• Rango de dureza del agua: 0～5mmol/l±0,2mmol/l, ajustable automáticamente;
• Máquina de agua pura: 1 m³/h;
• El suministro de agua de 4 vías de la estación de prueba de rendimiento está equipado con un medidor de flujo electromagnético, temperatura de suministro de agua y medición de presión de suministro de agua.

Sistema de control y medición de parámetros

El sistema de control y medición de parámetros consta principalmente de "instrumento de visualización de parámetros y armario de control de operación" y "sistema de procesamiento de datos informáticos".

Gabinete de control

• Controle varias operaciones de prueba y mida directamente varios parámetros, como la temperatura y la humedad del entorno del laboratorio, el consumo de agua, el consumo de electricidad, la presión del agua y la temperatura del agua de cada lavadora probada a través del sensor y envíelos al medidor para su visualización. Todos los instrumentos de control clave, sensores, recolectores de datos, etc. adoptan productos de marca de alta precisión para garantizar la fiabilidad de los datos y la precisión de la prueba. Los parámetros son los siguientes:
• Medición de temperatura y humedad ambiental: temperatura -10～60°C±1°C, humedad 10～90% ±3%.
• Medición del consumo de electricidad de la lavadora:
• Número de modelo: Medidor multifunción Yokogawa WT310 (Uno de ellos con función armónica).
• Especificación: Voltaje, corriente, energía eléctrica.
• Precisión de la medición: 0,25% FS＋±0,25 lectura.
• Medición de la presión del agua: 0～0,5MPa±0,5%FS.
• Medición de la temperatura del agua: Pt100, transmisor, resolución 0,1°C.
• Medición del caudal de agua: serie Yokogawa AXG, 3 L/min～100L/min±0,5%FS.

Sistema de procesamiento de datos (Lavavajillas):

• El software se basa en el sistema operativo Windows. Se compila utilizando C#. Tiene una rica interfaz gráfica. Además de las tablas, también se puede mostrar e imprimir en un gráfico de tendencias.
• Los datos del informe de visualización de la prueba de laboratorio incluyen todos (temperatura del termopar, temperatura y humedad ambiente, potencia, voltaje, corriente, frecuencia, etc.). Recopilación automática y visualización automática, con función de consulta de datos históricos, se puede consultar e imprimir en cualquier momento (incluso durante la prueba).
• Todas las tarjetas de adquisición de datos clave, tarjetas de comunicación, etc. son productos de marca. Asegure la fiabilidad de los datos y la precisión de la prueba.
• La interfaz de la ventana del software se muestra en inglés. Tiene una interfaz hombre-máquina amigable. Puede registrar y almacenar datos en tiempo real. Realice completamente la operación sin papel. La operación puede no ser fácil de entender, pero la operación es estable y confiable.
• Los datos recopilados directamente a través de la comunicación incluyen: temperatura y humedad ambiente del laboratorio, voltaje, corriente, humedad, presión del agua, temperatura del agua y volumen de agua.
• Los datos del lavavajillas de referencia y otros instrumentos analíticos se introducen manualmente.
• La computadora calcula y procesa automáticamente los datos recopilados directamente y los datos introducidos manualmente, y genera y guarda automáticamente los resultados en un informe.
• Otros requisitos se basan en el software proporcionado por el proveedor, y la operación específica es negociada por ambas partes.

Fuente de alimentación:

• Fuente de alimentación para la sala de pruebas: La Parte A proporciona 100kVA al armario de control eléctrico de la Parte B
• Fuente de alimentación para la máquina en prueba: fuente de alimentación regulada de frecuencia variable monofásica 15kVA (estación de prueba)
• Requisitos de características de la fuente de alimentación de prueba: estabilidad de voltaje: ≤1%; estabilidad de frecuencia: ≤0,5%;

Visualización del software:
