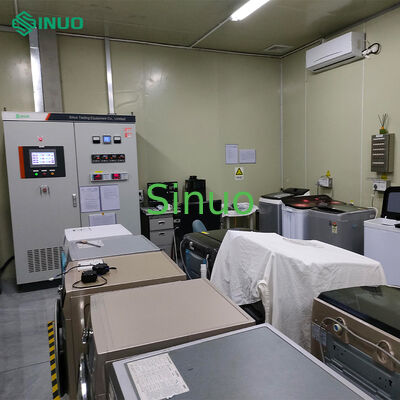

IEC 62552 Sistema de ensayo de eficiencia energética de los refrigeradores de dos estaciones

La cámara de prueba de rendimiento de eficiencia energética de refrigerador congelador ISO 15502 proporciona un entorno estable y confiable para las pruebas y el desarrollo de tipos de refrigeradores. El sistema puede acomodar simultáneamente 2 refrigeradores para realizar pruebas exhaustivas en diversas condiciones operativas estándar y escenarios de uso simulados.

Estándares de cumplimiento:CEI 62552:2015

Capacidades de prueba:

• Prueba de velocidad de refrigeración
• Análisis de temperatura de almacenamiento
• Medición del coeficiente de trabajo.
• Monitoreo del consumo de energía
• Evaluación de la capacidad de congelación
• Pruebas de recuperación de carga
• Evaluación de la capacidad de fabricación de hielo.
• Prueba de condensación

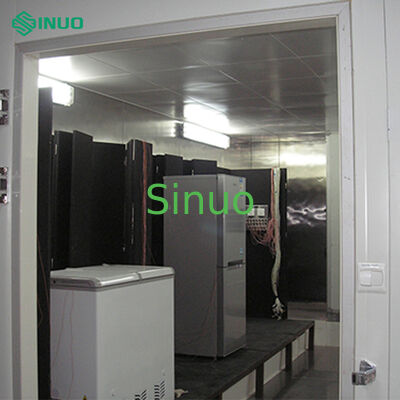

Estructura del laboratorio:

• Paneles aislantes de espuma de poliuretano de grado B1 de 100 mm de espesor
• Sistema de aire de suministro superior y retorno de doble lado
• Superficies interiores/exteriores de placa de acero de 0,6 mm de espesor
• Techo de panel perforado de aluminio
• Dimensiones externas: 4000 mm de ancho * 4000 mm de profundidad * 3200 mm de alto
• Puerta de una hoja con marco calentado eléctricamente y ventana de observación
• 2 bancos de pruebas de madera (2300 mm de ancho x 1200 mm de profundidad x 2300 mm de alto)

Parámetros de rendimiento:

• Rango de temperatura: 0°C a +50°C ±0,3°C
• Rango de humedad: 35 % RH a 93 % RH ±3,0 % RH (controlado entre 10 °C y 45 °C)
• Velocidad del viento: menos de 0,25 m/s
• Velocidad de calentamiento/enfriamiento: transición de -10 °C a 50 °C en menos de 90 minutos
• gradiente de temperatura vertical: menos de 0,88°C/m

Control de temperatura y humedad:

• Controlador de temperatura: SR93
• Rango de control: 0°C a 50°C
• Precisión de control: ±0,3°C
• Rango de control de humedad: 35% a 95% RH
• Precisión del control de humedad: ±3% RH

Medición de temperatura:

• Termopares: 2 * 0,254 mm (Ø), Omega, 20 puntos por estación
• Precisión de medición: ±0,3°C (-5°C a 80°C)
• Terminales isotérmicos: tomas dedicadas americanas Omega SMP-MF
• Adquisición de parámetros de temperatura: Yokogawa GM10, 40 canales

Sistema informático:

• Procesador Intel i7
• 8 GB de RAM
• disco duro de 1tb
• monitor LCD de 27 pulgadas
• Software de prueba basado en Windows con interfaz en inglés

Unidad de aire acondicionado:

• Unidad condensadora por compresión refrigerada por agua con control continuo
• Compresores Copeland/Danfoss de 3HP+3HP
• Intercambiador de calor y serpentín de cobre.
• Calentador eléctrico de acero inoxidable con control de relé de estado sólido.
• Humidificador ultrasónico con suministro automático de agua.
• Sistema de ventilador centrífugo
• Gabinete de aire acondicionado totalmente de acero inoxidable (1,0 mm)

Sistema de control:

• Controlador de temperatura y humedad: SR93
• Controlador lógico programable: Mitsubishi PLC
• Pantalla táctil: Mitsubishi de 10 pulgadas
• Relés de estado sólido: Ximaden o marcas acreditadas equivalentes
• Disyuntores y contactores: marca Schneider
• Funciones integrales de alarma y protección.

Construcción y Materiales:

• Gabinete de tratamiento de aire de acero inoxidable (≥1,0 mm de espesor)
• Cajas de terminales isotérmicas construidas en acero inoxidable de 1,2 mm de espesor
• Armario de control con placas de acero de 1,2 mm de espesor.
• Todos los instrumentos y componentes son nuevos, de alta calidad y con garantías válidas.
• Gestión de cables profesional con etiquetado dedicado

Características de seguridad:

• Sistema de alarma de gas combustible (0-1000 ppm o 0-100 % rango LEL)
• Dispositivos de protección para temperatura, presión, nivel de agua, voltaje y corriente anormales.
• Diseño de seguridad eléctrica conforme a las normas nacionales.
• Conexión a tierra confiable con cable con núcleo de cobre de 2,5 mm²
• Capacidad de operación continua de 72 horas sin descongelación

El software de pruebas de laboratorio proporciona una funcionalidad integral para la evaluación del rendimiento del refrigerador:

• El último software de pruebas estándar compatible con IEC 62552
• Velocidad de recopilación de datos ajustable (de 3 a 30 segundos)
• Funciones de prueba integrales que incluyen:
  • Análisis del consumo de energía.
  • Monitoreo de la temperatura de almacenamiento
  • Evaluación de la capacidad de congelación
  • Medición de la velocidad de enfriamiento
  • Prueba de recuperación de temperatura
  • Evaluación de la capacidad de producción de hielo.
  • Análisis de fluctuación de voltaje.
• Excelente estabilidad y confiabilidad
