Laboratorio de Prueba de Diferencia de Entalpía de Aire para Aire Acondicionado ISO5151 25RT

Descripción General del Sistema

Este proyecto de laboratorio de pruebas de diferencia de entalpía de aire para sistemas de agua de 25RT consta de dos salas (una interior y una exterior), dos juegos de dispositivos de diferencia de entalpía de aire y un sistema de agua a temperatura constante, capaz de probar prototipos con una capacidad máxima de 25RT. Los dos túneles de viento interiores pueden operar simultáneamente para cumplir con los requisitos de prueba de los sistemas VRF multi-split. También se proporciona un medidor de flujo másico de refrigerante para cumplir con los experimentos de calibración AHRI.

El lado interior de este laboratorio de pruebas está equipado con un sistema para probar las condiciones de operación y el flujo de aire de diferencia de entalpía. Utilizando el método de diferencia de entalpía, puede medir y controlar la temperatura y la humedad del entorno del laboratorio. Puede realizar pruebas de capacidad de enfriamiento y calefacción, así como diversas pruebas de condiciones de operación, en enfriadoras enfriadas por aire (bombas de calor), aires acondicionados residenciales y comerciales ordinarios, y prototipos VRF. También se incluyen la presión del sistema, la distribución de la temperatura de operación de varios componentes, el rendimiento eléctrico y el muestreo y análisis de datos de parámetros eléctricos.

(1) Equipado con funciones de prueba de seguridad para refrigerantes inflamables R32 y R454B, alarma automática para fugas de R32 y R454B, función de ventilación forzada automática, y todos los componentes eléctricos en el laboratorio de pruebas son a prueba de explosiones.

(2) El área exterior del laboratorio está diseñada para bajas temperaturas, con una temperatura mínima de -35°C y una temperatura máxima de 65°C. Mientras tanto, el laboratorio está equipado con un sistema de agua a temperatura constante para agua convencional, que puede cumplir con los requisitos de prueba de rendimiento de las unidades de enfriadora enfriada por aire (bomba de calor).

Normas Aplicadas

Diseño y pruebas de acuerdo con las siguientes normas:

► ISO5151

► ARI 210/240-2005

► AHIR 340/360-2007

► SASO 2682:2013

► AHRI 440-2008

► ASHRAE37

► S5010-5:2014

► S5010-1:2019

► ISO 13253

► ISO 15042

.......

Artículos de Prueba

Este laboratorio se utiliza para pruebas de tipo de aires acondicionados domésticos y debe poder proporcionar las siguientes condiciones estables de entorno de prueba:

(1) Enfriamiento nominal (condiciones T1, T2, T3);

(2) Calefacción de bomba de calor (alta temperatura, baja temperatura, ultra baja temperatura);

(3) Calefacción nominal;

(4) Enfriamiento máximo de operación (condiciones T1, T2, T3);

(5) Enfriamiento mínimo de operación;

(6) Calefacción máxima de operación de la bomba de calor;

(7) Calefacción mínima de operación de la bomba de calor;

(8) Condensación y eliminación de condensado;

(9) Congelación (condiciones T1, T2, T3);

(10) Descongelación automática;

(11) Volumen de aire y presión estática;

(12) Descongelación en condiciones especiales;

Cualquier condición de operación se puede establecer dentro del rango de DB interior: 0~50°C, HR: 30~95%; DB exterior: -35~60°C, HR: 30~95%. (La combinación específica de temperatura y humedad no debe diferir significativamente de la combinación de condiciones de operación en las normas relevantes). Nota: Durante la prueba, la velocidad del viento alrededor de la muestra probada no debe exceder los 2 m/s.

Parámetro de Prueba

► Medición de Parámetros Eléctricos del Aire Acondicionado Probado

Cantidad: 1 unidad.

Medidor de potencia trifásico: Clase 0.25 importada.

Precisión de medición: (±0.25%RD) + (±0.25%FS).

Adquisición de datos: Comunicación con la computadora a través del puerto RS-232C.

Medidor de potencia trifásico: Yokogawa WT333 (Japón), 1 unidad;

► Medición de Alta y Baja Presión del Refrigerante en el Aire Acondicionado Probado

3 puntos de presión exterior por juego, 3 puntos de presión interior por juego, total 6 puntos.

Transmisor de presión Mc: Clase 0.5, 0~6MPa, total 6 unidades.

Adquisición de datos: Instrumento de adquisición de datos Yokogawa (Japón).

► Medición de Temperatura con Termopar del Aire Acondicionado Probado

Requisitos: 40 puntos en total, 20 puntos en interiores y 20 puntos en exteriores. Los conectores de termopar utilizan el método de conexión rápida.

Rango de temperatura: -270~400°C.

Sensor de temperatura: φ0.5 mm², termopar tipo T.

Adquisición de datos: Instrumento de adquisición de datos Yokogawa (Japón).

Componentes Principales del Laboratorio

► Laboratorio de Pruebas

► Unidad de Manejo de Aire (Enfriada por Agua)

► Dispositivo de Medición, Control y Muestreo

► Dispositivos de Medición de Volumen de Aire y Diferencia de Entalpía Interior (dos juegos)

► Sistema de Suministro de Agua a Temperatura y Presión Constantes

► Potencia y Protección

► Sistema de Control

► Dispositivo de Procesamiento de Datos

► Instalaciones de Seguridad a Prueba de Explosiones del Laboratorio (equipado con funciones de prueba de refrigerantes R290 y R32)

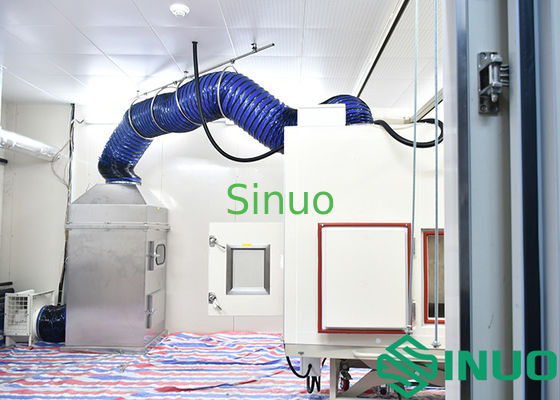

Pantalla del Laboratorio:
