ES7821 Torre/ mesa/ ventiladores y reguladores de confort Laboratorio de ensayos de eficiencia energética

ES7821 Ventiladores y reguladores de torre/ mesa/Comfort Laboratorio de pruebas de eficiencia energética

Aplicación de normas:

ES 7821 “Ventiladores y reguladores de confort para uso doméstico y afines- Métodos de medición del rendimiento”

Este Laboratorio de Ensayos de Eficiencia Energética de ventiladores y reguladores de Torre/mesa/Comfort está desarrollado cumpliendo con las normas IEC 60879:2019, ES 7821:2024 y otras normas aplicables. Permite una medición precisa de indicadores clave de rendimiento, incluida la velocidad del aire, el caudal de aire, la velocidad de rotación, el consumo de energía y la eficiencia energética, para varios tipos de ventiladores, como ventiladores de mesa, ventiladores de piso y ventiladores de pedestal. El sistema admite la adquisición y el análisis de datos para la evaluación de productos de ventiladores, inspección de calidad y fines de investigación y desarrollo.

Descripción general del sistema:

Esta solución de prueba adopta unconfiguración compacta de una sola cámarae incorpora unmódulo de medición del flujo de aire dedicado, asegurando una alta precisión y estabilidad a largo plazo en la evaluación del desempeño. La estructura de la cámara está construida conPaneles aislantes rígidos de poliuretano de 100 mm de espesor., combinado conChapas de acero recubiertas de color de 0,6 mm por ambas caras., ofreciendo una excelente retención térmica y un entorno de prueba estable.

Para garantizar un control ambiental preciso, el sistema está asociado a ununidad de aire acondicionado exterior independiente. Al integrar funciones de enfriamiento, calentamiento y humidificación, la cámara de prueba puede mantenercondiciones de temperatura y humedad altamente precisas, satisfaciendo plenamente una amplia gama de escenarios de prueba.

Asala de control y operación separadaEstá dispuesto fuera de la cámara de pruebas para acomodar estaciones de trabajo de oficina, gabinetes de control y energía integrados, así como equipos de suministro de energía de frecuencia variable. Esta sala auxiliar generalmente la construye el cliente junto a la cámara utilizandoestructuras de paneles modulares, que ofrece flexibilidad, fácil instalación y utilización eficiente del espacio.

Todo el proceso de prueba se gestiona a través de unsistema de control basado en computadora, lo que permite a los operadores realizar pruebas de forma remota sin interferir con el campo de flujo de aire interno. Todos los procedimientos de prueba están automatizados, conrecopilación, almacenamiento y análisis de datos en tiempo real. Una vez completadas las pruebas,Resultados de rendimiento del flujo de aire y evaluaciones de eficiencia energética.se generan automáticamente, lo que garantiza una alta repetibilidad, una mayor eficiencia y una gestión de datos optimizada.

.

UUT

* ventilador de mesa

* ventilador de piso

*Ventilador de pedestal

* Fuente de alimentación: CA 0 ~ 250 V ajustable continuamente, ± 1%

Contenidos de la prueba

* Velocidad del viento: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Volumen de aire: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Velocidad de giro: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Potencia de entrada: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Valor de eficiencia energética: ventilador de pie, ventilador de pie, ventilador de mesa

Precisión de la prueba

* Volumen de aire: una vez instalado, la desviación entre los tres resultados de la prueba y el valor promedio está dentro de ± 3%.

Principales partes de control eléctrico:

Nombre del dispositivo	Precisión y grado	Foto de referencia
Gabinete de potencia y control	Marca: Sinuo
Sensor de temperatura y humedad	Marca: DIHUI Modelo:DSWP-T5W1 Punto decimal de visualización: 0,01 ℃ Precisión del instrumento: 0,5 ℃ Humedad: ±3% HR
Anemómetro	Marca: OMEGA Modelo:HHF142B Rango: 40 FPM a 7800 FPM Precisión del instrumento: ± 1 % Precisión
Sensor de presión de aire	DWSP-T5W1
Módulo de adquisición de parámetros eléctricos.	Marca: Yokogawa Modelo: WT310 Precisión: 0,1%
computadora industrial	Marca: ADVANTECH Modelo: IPC-610L+SIMB I5-2400 8G 500 GSSD

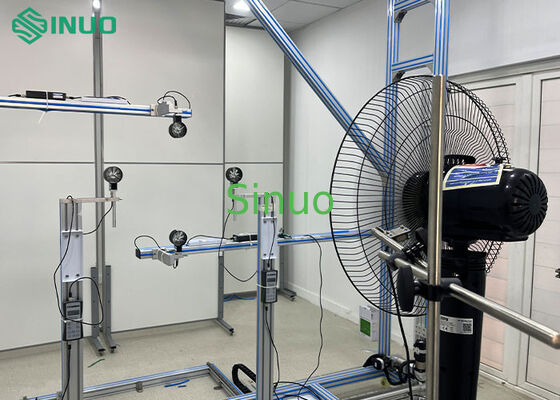

Foto en el sitio como referencia







Ventajas clave del producto



• Diseñado y personalizado de acuerdo con las necesidades específicas del cliente, este sistema de prueba está destinado principalmente aEvaluación del desempeño de ventiladores de mesa, ventiladores de piso y ventiladores de pedestal., que cubre una amplia gama de escenarios de aplicación.

• En comparación con los bancos de pruebas convencionales, el sistema ofrecemayor precisión de medición, salida de datos confiable y consistente, ciclos de prueba más cortos y operación simplificada, al mismo tiempo que ofreceMenor consumo de energía y reducción de la inversión inicial..

• El sistema cuenta con unarquitectura de control automático de doble capacon funcionamiento por ordenador y protección de datos independiente. Este diseño garantiza estabilidad operativa a largo plazo y un control fácil de usar, al tiempo que previene eficazmente la pérdida de datos o la interrupción de las pruebas causada por fallas, reinicios o errores del operador de la computadora. Durante las pruebas, el sistema admiteregistro simultáneo de datos brutos, visualización de la curva del proceso en tiempo real, cálculo automático, impresión de informesy visualización de resultados. Los informes de prueba finales se generan automáticamente enformatos especificados por el cliente.

• Undiseño optimizado de la sala de pruebas con eficiencia energéticaSe adopta, combinando una respuesta rápida y un control estable. El mecanismo de estabilización rápida permite que el sistema alcance condiciones de funcionamiento estables.en aproximadamente 2,5 horas.

• Todos los componentes clave provienen demarcas reconocidas internacionalmente, asegurando una excelente confiabilidad y una baja tasa de fallas. Las mediciones de temperatura y humedad son proporcionadas porSensores DIHUI, la velocidad del flujo de aire se controla utilizandoInstrumentos Testo o TSI, y el control de movimiento es manejado porMotores paso a paso y servomotores de marca japonesa o alternativas equivalentes de alto rendimiento.

• La sala de pruebas enfatizafuncionamiento de alta eficiencia y ahorro de energía, utilizandoTécnicas de recuperación de calor y estrategias de control multinivel.en secciones seleccionadas para reducir significativamente el consumo de energía durante el funcionamiento a largo plazo.

• La estructura general presenta unaapariencia limpia y moderna, construido conpaneles aislantes de marcas reconocidascomúnmente utilizado en aplicaciones de almacenamiento en frío, ofrece un rendimiento térmico superior y un acabado exterior liso y plano.

• Diseñada para ofrecer durabilidad, la sala de pruebas admiteOperación continua a largo plazo con alta confiabilidad., logrando unvida útil superior a 10 añosen condiciones normales de uso.

• Los resultados de las pruebas demuestran una excelente coherencia con los laboratorios de referencia nacionales, condesviaciones de comparación controladas dentro del 3%, satisfaciendo plenamente los criterios técnicos paraSolicitudes de acreditación de laboratorio nacional y licencia de producción..



Pantalla de anemómetro
