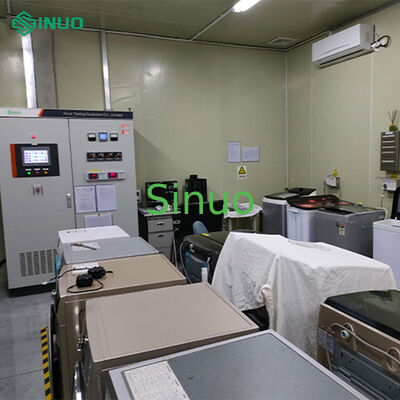

Sistema de ensayo del consumo de la lavadora de 4 estaciones

Este laboratorio utiliza paneles de cámara aislados y una unidad de reprocesamiento de aire adjunta para proporcionar un ambiente estable de temperatura y humedad para las pruebas de rendimiento de la lavadora. Utilizando un sistema de agua a temperatura constante y sistemas de medición y control relacionados, las unidades bajo prueba pueden funcionar continuamente a una temperatura de 23 ± 2 °C y un control de humedad del 65 % ± 5 %. Esta instalación proporciona las condiciones necesarias para probar el consumo de energía de las lavadoras y otras pruebas de rendimiento.

Este proyecto, un laboratorio de rendimiento de lavadoras, incluye principalmente tres estaciones de prueba para lavadoras y una estación de prueba para una máquina de referencia. El objetivo es establecer un laboratorio de última generación capaz de realizar pruebas de lavadoras, mejorar las tasas de calificación de productos y la competitividad del mercado.

El laboratorio tiene una superficie de aproximadamente 51㎡. Consta de una sala de pruebas y una sala de equipos, capaz de realizar pruebas de rendimiento de lavadoras. Este laboratorio puede realizar pruebas en tres estaciones simultáneamente. La construcción del laboratorio incluye principalmente las siguientes partes:

• Sala de la cámara de pruebas
• Unidades de refrigeración y chiller.
• Sistema de control ambiental
• Sistema de suministro de agua y sistema de tuberías a temperatura y presión constantes.
• sistema de control
• Sistema de control de la dureza del agua.
• Sistema de medición (las estaciones de prueba pueden medir la temperatura, presión, dureza del agua y parámetros eléctricos del agua de entrada)
• Ingeniería de sistemas de suministro de energía y distribución secundaria de energía.
• Diseño, instalación y puesta en marcha.

• Consumo de energía
• Consumo de agua
• Proporción de lavado
• Tasa de desgaste por lavado
• Rendimiento de deshidratación
• Rendimiento de enjuague

• Sala de pruebas: capa aislante de poliuretano de 100 mm de espesor, paneles de acero revestidos de color por ambas caras de 0,6 mm de espesor
• Paneles de poliuretano ignífugos con una densidad de espuma no inferior a 38 kg/m³ y un grado de retardo de llama B1
• Dimensiones de la sala de pruebas: L6000 mm x W3000 mm x H3200 mm; Las dimensiones específicas se pueden ajustar según las condiciones reales.
• Estaciones de prueba: 4 estaciones, estaciones de trabajo de acero inoxidable
• Puerta de la sala de pruebas: W1200mm x H2200mm, sin umbral, con ventana de observación
• Iluminación: Se instalan cuatro lámparas fluorescentes de doble tubo, antivaho e impermeables (con cubiertas protectoras).
• Se instala una toma de corriente de respaldo de CA monofásica en la pared (en la puerta)
• La sala de pruebas tiene un cartel que indica la operación de prueba.
• Techo: Se utilizan paneles de aluminio perforado de 600x600 mm para garantizar una distribución uniforme del aire.
• El suelo de la sala de pruebas es de hormigón, impermeable, pavimentado con baldosas antideslizantes y con ranuras de drenaje.

• Unidad de tratamiento de aire: carcasa de acero inoxidable (1 unidad)
• Suministro de aire: Sopladores centrífugos (2 unidades)
• Enfriador enfriado por agua: 1 unidad
• Dispositivo de calentamiento: Calentador eléctrico de acero inoxidable, regulador de potencia trifásico, fácil de desmontar y mantener.
• Control de humidificación: Tubo de humidificación eléctrico de acero inoxidable, regulador de potencia trifásico, tanque de agua totalmente de acero inoxidable con cubierta removible y lavable para una fácil eliminación de sarro (1 unidad)
• Dispositivos de protección: 1 juego para presión de aire, sobretemperatura, cierre de agua, alta y baja presión y sobrecorriente.

• Dos juegos de fuentes de alimentación trifásicas reguladas de frecuencia variable: 15 kVA, voltaje ajustable 0-400 V, resolución de 0,1 V, frecuencia de 50/60 Hz
• Fuente de alimentación para lavadoras y máquinas de referencia.
• Todos los voltajes de la fuente de alimentación son programables.

Cada estación de trabajo tiene un sistema de suministro de agua de tres vías. Dos de ellos son sistemas de suministro de agua a temperatura y presión constantes, incluidos tanques de agua fría y tanques de agua caliente. La temperatura y la presión del agua son ajustables y la dureza del agua se puede controlar manualmente. Uno es aprovechar el suministro de agua; Todas las bombas de agua son bombas sureñas de acero inoxidable.
