IEC 60879 Sistema de prueba de evaluación de la eficiencia energética de ventiladores múltiples

IEC 60879 Sistema de ensayo de evaluación de la eficiencia energética de varios ventiladores

Aplicación de las normas:

IEC 60879-2019 "Ventiladores y reguladores de confort para uso doméstico y similares - Métodos para medir el rendimiento"

Este sistema de ensayo de la eficiencia energética del ventilador se ha desarrollado de conformidad con la norma IEC 60879:2019, ES 7821:2024, y otras normas aplicables. Permite medir con precisión los indicadores clave de rendimiento, incluida la velocidad del aire, la tasa de flujo de aire, la velocidad de rotación, el consumo de energía y la eficiencia energética,con una capacidad de carga superior o igual a 300 WEl sistema admite la adquisición y el análisis de datos para la evaluación del producto del ventilador, la inspección de calidad y los fines de investigación y desarrollo.

Resumen del sistema:

Este sistema de ensayo cuenta con un diseño de una sola cámara y está equipado con una unidad de medición del flujo de aire dedicada para garantizar un ensayo de rendimiento preciso y estable.La cámara de ensayo está construida con paneles de aislamiento de poliuretano rígido de 100 mm de grosor yPlacas de acero de color de.6 mm en ambos lados, que proporcionan un excelente aislamiento térmico y estabilidad ambiental.

Un sistema de aire acondicionado externo independiente está integrado para regular con precisión el entorno de prueba interno.la temperatura y la humedad de la cámara pueden controlarse con precisión para cumplir plenamente con los diversos requisitos de ensayo.

El laboratorio cuenta con una sala de operaciones separada, diseñada para albergar computadoras de oficina, gabinetes de alimentación y control integrados y equipos de alimentación de frecuencia variable.Esta sala de operaciones se construye típicamente junto a la cámara de ensayo por el cliente, utilizando estructuras de paneles modulares para mayor flexibilidad y comodidad.

Todo el sistema de ensayo está controlado por ordenador, lo que permite a los operadores realizar ensayos fuera de la cámara sin perturbar el campo de flujo de aire.con adquisición de datos en tiempo realUna vez completados, se generan automáticamente informes de rendimiento del flujo de aire y calificaciones de eficiencia energética, lo que ofrece una alta repetibilidad, un funcionamiento eficiente y una eficiencia de la energía.y gestión de datos conveniente.

UUT

* Ventilador de mesa

* Ventilador de piso

* Fan del pedestal

* Fuente de alimentación: AC 0~250V ajustable sin pasos, ± 1%

Contenido del ensayo

* Velocidad del viento: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Volumen de aire: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Velocidad de giro: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Potencia de entrada: ventilador de pedestal, ventilador de piso, ventilador de mesa

* Valor de la eficiencia energética: ventilador de pedestal, ventilador de piso, ventilador de mesa

Precisión del ensayo

* Volumen de aire: una vez instalado, la desviación entre los tres resultados de ensayo y el valor medio es de ± 3%.

Partes principales de control eléctrico:

Nombre del dispositivo	Precisión y grado	Foto de referencia
Cabinet de alimentación y control	Marca: Sinuo
Sensor de temperatura y humedad	Marca: DIHUI El modelo:DSWP-T5W1 Punto decimal de la pantalla: 0,01 °C Precisión del instrumento: 0,5 °C Humedad: ± 3% de HRC
Anemómetro	Marca: OMEGA Modelo:HHF142B Rango: desde 40 a 7800 FPM Precisión del instrumento: Precisión de ± 1 %
Sensor de presión de aire	Se aplicará el procedimiento de ensayo de la norma de calidad.
Módulo de adquisición de parámetros eléctricos	Marca: Yokogawa Modelo: WT310 Precisión: 0,1%
Computadoras industriales	Marca: ADVANTECH El modelo: IPC-610L+SIMB I5-2400 8G 500 GSSD

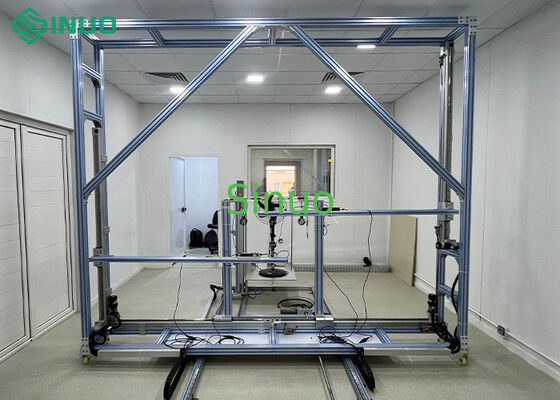

Foto en el lugar para referencia







Ventajas



(1) Este dispositivo de ensayo se ha desarrollado de acuerdo con los requisitos del cliente y se utiliza principalmente para probar el rendimiento de ventiladores de mesa, ventiladores de piso y ventiladores de pedestal.

(2) Este sistema de ensayo tiene las ventajas de una alta precisión de ensayo, datos precisos, velocidad de ensayo rápida, operación conveniente, ahorro de energía y baja inversión, que los puestos de ensayo tradicionales no tienen.

(3) Este sistema de prueba adopta doble control automático y operación de ordenador, que garantiza la estabilidad a largo plazo y el funcionamiento conveniente,y puede evitar eficazmente la interrupción de la recopilación de datos y el reajuste de las condiciones de trabajo causadas por el fallo del ordenadorAdemás de la operación simultánea en el ordenador, el sistema de ensayo también puede registrar simultáneamente los datos originales, mostrar la curva de control del proceso,Imprimir el informe de datos original, generar automáticamente los resultados del cálculo, y mostrar los resultados en forma de curva en el ordenador, al mismo tiempo, emitir el informe en el formato requerido por el cliente.

(4) Esta sala de ensayos utiliza un esquema de ahorro de energía eficiente y un sistema rápido y estable.

(5) Los accesorios principales son de marcas bien conocidas importadas con buena estabilidad y baja tasa de falla.y el motor paso a paso y el servomotor son de marca japonesa o de marca equivalente.

(6) La sala de ensayo tiene las ventajas de una alta eficiencia y un ahorro energético.Algunas partes de la sala de ensayo pueden hacer pleno uso de la combinación de recuperación de calor y control jerárquico para reducir la potencia de funcionamiento y ahorrar mucha energía.

(7) La apariencia general es hermosa. Se adopta la placa de almacenamiento en frío de marca conocida, que tiene las ventajas de un buen rendimiento de aislamiento térmico y una apariencia plana.

(8) La sala de ensayo tiene un funcionamiento a largo plazo sin fallas, y la vida útil puede alcanzar más de 10 años.

(9) La desviación del resultado de la comparación con el laboratorio nacional no es superior al 3%.





Proceso de prueba
